プッシュワン Aシリーズ 90°メスエルボねじの種類Rc 空気水

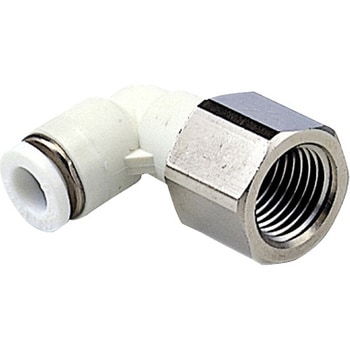

Name: プッシュワン Aシリーズ 90°メスエルボ
Brand: ニッタ

チューブはプッシュワン接続です。
無電解ニッケルめっき処理を施しています。
ホワイトボディが作業環境を明るくします。
難燃性樹脂(UL94規格V-0相当)採用。

形状90°メスエルボ使用流体空気水最高使用圧力(MPa)1 ねじの種類Rc 使用温度範囲(℃)(空気)-20～+80、(水)0～+40

お気に入りに追加

11件中 1～11件各品番毎の詳細は注文コードをクリックしてください

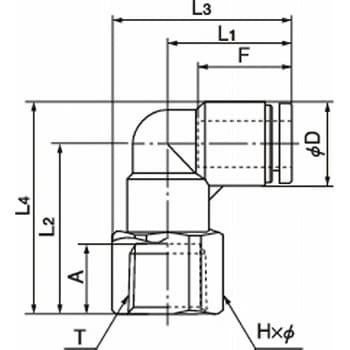

注文コード	品番選択解除 AFL4-R1/8 AFL6-R1/8 AFL6-R1/4 AFL6-R3/8 AFL8-R1/8 AFL8-R1/4 AFL8-R3/8 AFL10-R1/4 AFL10-R3/8 AFL12-R3/8 AFL12-R1/2	内容量選択解除 1袋(5個)1袋(10個)	寸法A(mm) 選択解除 8.0 12.0 12.5 15.5	寸法D(mm) 選択解除 9.8 12.6 14.6 17.5 20.0	寸法L1(mm) 選択解除 17.2 18.5 20.7 24.7 26.3	寸法L2(mm) 選択解除 21.7 24.2 25.2 28.2 28.7 29.2 29.7 32.2 33.7 36.2 39.2	寸法L3(mm) 選択解除 24.9 26.2 27.8 28.4 30.0 30.8 33.0 34.0 37.0 38.6 39.6	寸法L4(mm) 選択解除 22.1 30.5 32.5 34.5 35.0 36.5 37.0 41.0 42.5 46.2 49.2	チューブ挿入長さF(mm) 選択解除 13 15 16 19 20	二面幅(H×Φ)(mm) 選択解除 14.0×15.4 17.0×18.5 22.0×24.5 24.0×26.5	適合チューブ外径(Φmm) 選択解除 4 6 8 10 12	ねじサイズ選択解除 (T)Rc1/8 (T)Rc1/4 (T)Rc3/8 (T)Rc1/2	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安	数量
47082104	AFL10-R1/4	1袋(5個)	12.0	17.5	24.7	32.2	34.0	41.0	19	17.0×18.5	10	(T)Rc1/4	￥4,015	￥2,998	￥2,998	￥3,298 （税込）	3日以内出荷返品不可
47082113	AFL10-R3/8	1袋(5個)	12.5	17.5	24.7	33.7	37.0	42.5	19	22.0×24.5	10	(T)Rc3/8	￥4,785	￥3,500	￥3,500	￥3,850 （税込）	3日以内出荷返品不可
47082122	AFL12-R1/2	1袋(5個)	15.5	20.0	26.3	39.2	39.6	49.2	20	24.0×26.5	12	(T)Rc1/2	￥5,500	￥3,998	￥3,998	￥4,398 （税込）	3日以内出荷返品不可
47082131	AFL12-R3/8	1袋(5個)	12.5	20.0	26.3	36.2	38.6	46.2	20	22.0×24.5	12	(T)Rc3/8	￥5,115	￥3,798	￥3,798	￥4,178 （税込）	3日以内出荷返品不可
47082147	AFL4-R1/8	1袋(10個)	8.0	9.8	17.2	21.7	24.9	22.1	13	14.0×15.4	4	(T)Rc1/8	￥4,840	￥3,500	￥3,500	￥3,850 （税込）	3日以内出荷返品不可
47082192	AFL8-R1/8	1袋(5個)	8.0	14.6	20.7	25.2	28.4	32.5	16	14.0×15.4	8	(T)Rc1/8	￥2,915	￥2,298	￥2,298	￥2,528 （税込）	3日以内出荷返品不可
47082201	AFL8-R3/8	1袋(5個)	12.5	14.6	20.7	29.7	33.0	37.0	16	22.0×24.5	8	(T)Rc3/8	￥3,135	￥2,298	￥2,298	￥2,528 （税込）	3日以内出荷返品不可
47082156	AFL6-R1/4	1袋(10個)	12.0	12.6	18.5	28.2	27.8	34.5	15	17.0×18.5	6	(T)Rc1/4	￥4,900				取扱い終了	代替品有
47082165	AFL6-R1/8	1袋(10個)	8.0	12.6	18.5	24.2	26.2	30.5	15	14.0×15.4	6	(T)Rc1/8	￥4,500				取扱い終了	代替品有
47082174	AFL6-R3/8	1袋(10個)	12.5	12.6	18.5	28.7	30.8	35.0	15	22.0×24.5	6	(T)Rc3/8	￥5,600				取扱い終了返品不可	代替品有
47082183	AFL8-R1/4	1袋(5個)	12.0	14.6	20.7	29.2	30.0	36.5	16	17.0×18.5	8	(T)Rc1/4	￥2,800				取扱い終了	代替品有
