サーボフレックス(SFC-026SA1)
クランプハブに軽量、高強度の高力アルミ合金を採用した板ばねタイプのカップリングで、ねじり剛性が高く高応答に対応できます。

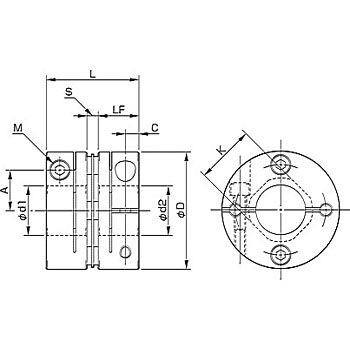

種類ディスクタイプ外径D(Φmm)26全長L(mm)23.15最高回転数(min-1[r.p.m])10000許容トルク(N・m)1.5許容偏心(mm)0.02許容偏角(°)1軸方向変位(mm)±0.15サイズ026タイプシングルエレメント、アルミ合金ハブねじりばね定数(N・m/rad)3700ねじ径M1-M2.5慣性モーメント(kg・m2)2.36×10-6軸方向ばね定数(N/mm)64質量(kg)0.025寸法A(mm)9.5寸法C(mm)3.3寸法K(mm)10.6寸法LF(mm)10.75寸法S(mm)1.65締結タイプクランプ締付トルク(N・m)1.0～1.1内容量1個
関連資料：適合表サーボモータとのマッチング
