アトムリビンテック

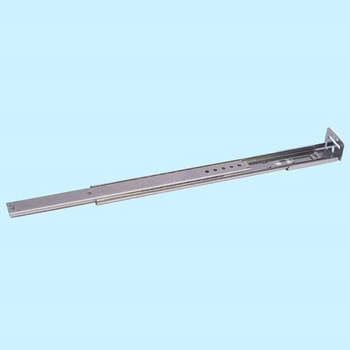

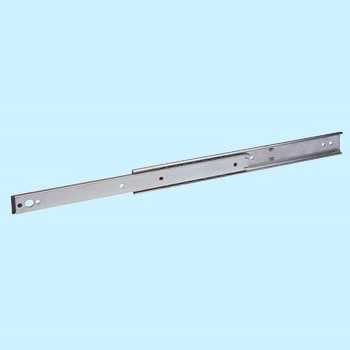

スムースライドシリーズ スライドレール
(1件のレビュー)
レールの着脱が可能な、スライド距離3/4の二段引きスライドレール。
用途
デスク・厨房・収納家具等の引き出しに使用
種類
スライド形
段数
2
材質(レール)
鋼
表面処理(レール)
ユニクロ
仕様
引出し着脱可
シリーズ
スムースライドシリーズ
ストッパー
あり
材質(ベアリング)
鋼
推奨ねじ
+丸木ねじ3.8~4.1×L
内容量
1本
注意
※6Kg程度の力で引くことにより引き出しの取り外しが可能。
全12種類を絞り込む
寸法L(mm)
選択してください
324
375
425
476
527
578
(引出し側)305
(本体側)305
(引出し側)356
(本体側)356
(引出し側)406
(本体側)406
(引出し側)457
(本体側)457
(引出し側)508
(本体側)508
(引出し側)559
(本体側)559
ストローク(mm)
選択してください
216±3
228.6±3
267±3
279.4±3
304.8±3
305±3
318±3
330.2±3
368±3
381.0±3
406.4±3
419±3
レール長さ(mm)
選択してください
324
375
425
476
527
578
(本体側)305、(引出し側)305
(本体側)356、(引出し側)356
(本体側)406、(引出し側)406
(本体側)457、(引出し側)457
(本体側)508、(引出し側)508
(本体側)559、(引出し側)559
定格荷重(N)
選択してください
68.6以下(1セット)
78.5以下(1セット)
88.3以下(1セット)
98.1以下(1セット)
107.9以下(1セット)
333.4以下(1セット)
362.8以下(1セット)
402.1以下(1セット)
421.7以下(1セット)
460.9以下(1セット)
480.5以下(1セット)
12種類
すべて表示中
お気に入りに追加
バスケットに入れる
注文コード
品番

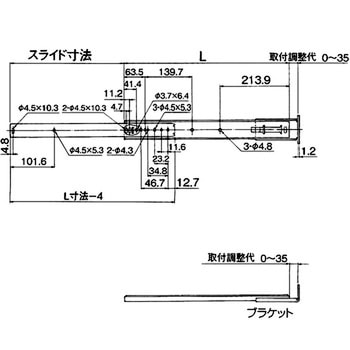

寸法L(mm)
寸法P1(mm)
寸法P2(mm)
寸法P3(mm)
寸法P4(mm)
寸法P5(mm)
寸法P6(mm)
寸法P7(mm)
ストローク(mm)
レール長さ(mm)
定格荷重(N)
参考基準価格
(税別)
販売価格
(税別)
販売価格
(税込)
出荷目安
数量
09416111
S102-12
(引出し側)305
(本体側)305
-
152.4
254.0
-
149.2
260.3
273.0
228.6±3
(本体側)305、(引出し側)305
480.5以下(1セット)
¥
1,950
¥
1,898
¥
2,088
(税込)
4日以内出荷
返品不可
09416127
S102-14
(引出し側)356
(本体側)356
-
203.2
304.8
-
200.0
311.1
323.8
279.4±3
(本体側)356、(引出し側)356
460.9以下(1セット)
¥
2,100
¥
1,998
¥
2,198
(税込)
5日以内出荷
返品不可
09416136
S102-16
(引出し側)406
(本体側)406
-
254.0
355.6
-
250.8
361.9
374.6
304.8±3
(本体側)406、(引出し側)406
421.7以下(1セット)
¥
2,250
¥
1,998
¥
2,198
(税込)
5日以内出荷
返品不可
09416145
S102-18
(引出し側)457
(本体側)457
203.2
304.8
406.4
212.7
301.6
412.7
425.4
330.2±3
(本体側)457、(引出し側)457
402.1以下(1セット)
¥
2,350
¥
2,298
¥
2,528
(税込)
11日以内出荷
返品不可
09416154
S102-20
(引出し側)508
(本体側)508
228.6
355.6
457.2
238.1
352.4
463.6
476.2
381.0±3
(本体側)508、(引出し側)508
362.8以下(1セット)
¥
2,600
¥
2,398
¥
2,638
(税込)
5日以内出荷
返品不可
09416163
S102-22
(引出し側)559
(本体側)559
254.0
406.4
508.0
263.5
403.2
514.3
527.0
406.4±3
(本体側)559、(引出し側)559
333.4以下(1セット)
¥
2,800
¥
2,798
¥
3,078
(税込)
5日以内出荷
返品不可
09416172
S109-12
324
-
-
-
-
-
-
-
216±3
324
107.9以下(1セット)
¥
2,750
¥
2,698
¥
2,968
(税込)
5日以内出荷
返品不可
09416206
S109-18
476
-
-
-
-
-
-
-
318±3
476
88.3以下(1セット)
¥
3,400
¥
3,298
¥
3,628
(税込)
6日以内出荷
返品不可
09416215
S109-20
527
-
-
-
-
-
-
-
368±3
527
78.5以下(1セット)
¥
3,700
¥
3,698
¥
4,068
(税込)
5日以内出荷
返品不可
09416224
S109-22
578
-
-
-
-
-
-
-
419±3
578
68.6以下(1セット)
¥
4,000
¥
3,698
¥
4,068
(税込)
5日以内出荷
返品不可
09416181
S109-14
375
-
-
-
-
-
-
-
267±3
375
98.1以下(1セット)
¥
2,950
取扱い終了
返品不可
09416197
S109-16
425
-
-
-
-
-
-
-
305±3
425
98.1以下(1セット)
¥
3,200
取扱い終了
返品不可
お気に入りに追加
バスケットに入れる
各品番毎の詳細は注文コードをクリックしてください
