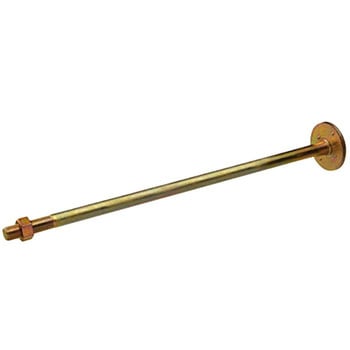

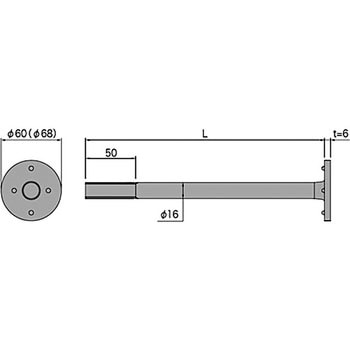

20kN(68Φ)スパイクザボルト
ホールダウン金物を片引きの際に使用する座付ボルトです。
プレス加工による一体成型とし、製品強度の安定化を図りました。
座金にピン状の突起が付いているので、締め付けの際の共回りを防止します。
座金の外径が設置面積を確保します。
材質JIS G 3101 相当
付属品M16ナット×1個
規格(株)住宅構造研究所
表面処理JIS H 8610 及び JIS H 8625 Ep-Fe/Zn8/CM2
耐力試験短期許容めり込み耐力/(べいまつ類)20.5kN、(ひのき類)17.8kN、(すぎ類)13.7kN
内容量1個
注意

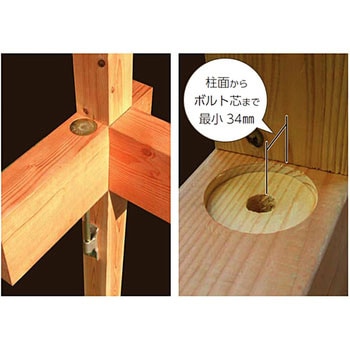

※梁せいに適したボルト長さをお選びください。※基礎直結及び25kN以上での使用は出来ません。※座掘りをする際の座掘外径はΦ70、深さは6mm程度で仕上げてください。※商品名の耐力値はべいまつ類での計算結果となりますので、予めご使用になられる樹種をご確認ください。
