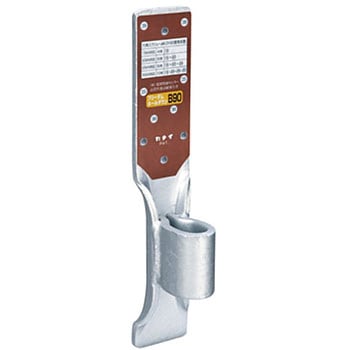

フリーダムホールダウンB
引き寄せボルトにかかるナット部に小型座金を使わずに施工ができます。
ビスの使用本数を変えることにより、1460号表三(と)(ち)(り)(ぬ)各仕様に対応します。
規格
(F-HDB15)ハウスプラス住宅保証(株)HP02-KT001
(F-HDB20)ハウスプラス住宅保証(株)HP02-KT002
(F-HDB25)ハウスプラス住宅保証(株)HP02-KT003
(F-HDB30)ハウスプラス住宅保証(株)HP02-KT004
用途基礎と柱(引張力がかかる)、柱と横架材を介して柱の接合に使用します。
材質JIS G 3131 SPHC
表面処理デュラルコート

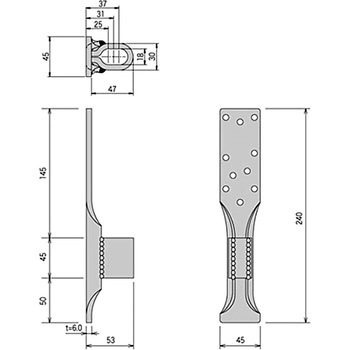

板厚(mm)6.0
使用接合具六角ビス/YD-H90：4～10本(別売)
N値(F-HDB15)2.9以下、(F-HDB20)5.1以下、(F-HDB25)6.2以下、(F-HDB30)6.6以下
告示1460号第2号(F-HDB15)と、(F-HDB20)ち、(F-HDB25)り、(F-HDB30)ぬ
短期基準接合耐力(kN)(F-HDB15)15.6、(F-HDB20)27.4、(F-HDB25)32.9、(F-HDB30)35.3
内容量1個
(F-HDB20)ハウスプラス住宅保証(株)HP02-KT002
(F-HDB25)ハウスプラス住宅保証(株)HP02-KT003
(F-HDB30)ハウスプラス住宅保証(株)HP02-KT004
注意

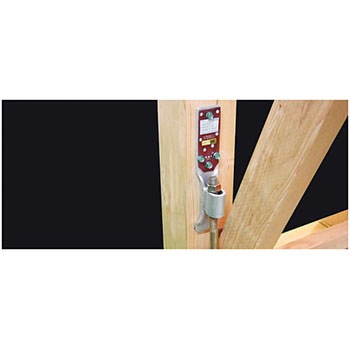

※柱の仕口から30mm以上のところにホールダウン金物F-HDB(15～30kN)の接合具孔(下段)を合わせ、接合具孔にYD-H90を六角ビス孔数字の箇所に合わせF-HDB15の場合には◯印15の数字4カ所に、F-HDB20には◯印15の数字4カ所と◯印20の数字2カ所の位置をプラスして6本、F-HDB25にはさらに◯印25の数字を2カ所プラスして8本、F-HDB30には同様◯印30の数字を2カ所プラスして10本で止め付けます。この場合においてねじ六角頭部が浮いていたり過剰トルクによる締め付けにならないよう注意し施工してください。※ホールダウン金物F-HDB15～30の引き寄せホールにアンカーボルト(M16)を通し六角ナット(M16)を掛けて緊結をします。
※天井に向けての作業や目に近いところでのねじ締め付けには、防護眼鏡の着用をしてください。
※アンカーボルト(座金付きボルト)が中心にくるように製品を取付けてください。
※六角ナットはしっかりと止め付け、ゆるみがないようにしてください。
