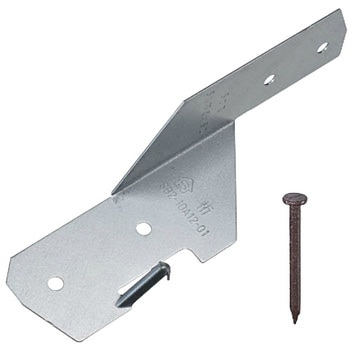

タル木どめSD
ひねり金物とは異なり、軒先側から取り付けてもタル木及び桁に干渉しません。
Zひねり金物ST-12同等以上の耐力を有しています。
板厚0.6mm(従来のひねり金物は、板厚1.6mm)と薄くて軽量のため、現場での持ち運びが楽です。
財・日本住宅・木材技術センターによる性能認定品です。
使用方法
(1)桁等の外側に接して取付け位置を合わせてください。
(2)桁等に仮どめのツメを打ち込んでから太め釘ZN-40を桁に2本、タル木に2本で取り付けてください。
用途タル木と桁・母屋・棟木の接合に使用します。
材質NSDC570:ZQNK18(新日本製鐵(株)製)
付属品太め釘(ZN-40)×4本
厚さ(mm)0.6
寸法(mm)28.6×112
規格財・日本住宅・木材技術センター性能認定
表面処理Zn-11% Al-3% Mg-0.2% Si 合金めっき鋼板(スーパーダイマ)
RoHS指令(10物質対応)対応
短期許容引張耐力(kN)1.6
(2)桁等に仮どめのツメを打ち込んでから太め釘ZN-40を桁に2本、タル木に2本で取り付けてください。
注意
※タル木および桁材はスギ製材と同等以上の木材をご使用ください。※タル木断面は45mm×45mm以上、桁材断面は105mm×105mm以上の木材をご使用ください。
※指定の用途以外には使用しないでください。
※けが防止のため手袋等をはめて作業を行ってください。
