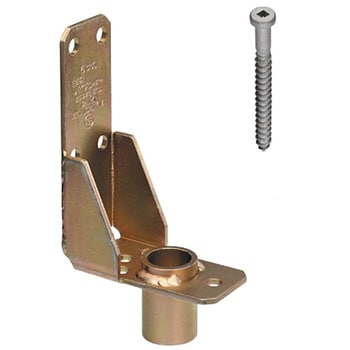

柱交換用パイプコーナー
既存木造住宅の耐震補強に最適です。
柱頭と柱脚に取り付けることにより、ほぞ加工をしないで柱と横架材を接合できるため、施工しやすくなっています。
柱、横架材ともに無垢材での使用ができます。
財・建材試験センター及びハウスプラス確認検査による性能試験済み商品です。
使用方法
(1)横架材に対して柱の位置を決め、横架材に設置する柱の面から50mmの位置に木工用キリΦ27で垂直に下穴(深さ50mm程度)をあけます。
(2)本体を(柱)の刻印のあるほうを柱側にして、ハンマー等でパイプ部をΦ27の下穴に横架材と金物本体が接するまで打ち込み、柱と金物本体が直角になるよう位置を合わせます。
(3)横架材に専用角ビットビスTBB-75D(4本)でとめつけます。
(4)横架材間の長さに合わせた柱を設置予定位置に入れ込みます。
(5)入れ込んだ柱に専用角ビットビスTBB-75D(4本)でとめつけます。
規格
(2)本体を(柱)の刻印のあるほうを柱側にして、ハンマー等でパイプ部をΦ27の下穴に横架材と金物本体が接するまで打ち込み、柱と金物本体が直角になるよう位置を合わせます。
(3)横架材に専用角ビットビスTBB-75D(4本)でとめつけます。
(4)横架材間の長さに合わせた柱を設置予定位置に入れ込みます。
(5)入れ込んだ柱に専用角ビットビスTBB-75D(4本)でとめつけます。
(引張試験)財・建材試験センター 性能試験第10A1714号
(せん断試験)ハウスプラス確認検査 性能試験HP10-KT078
(性能試験)ハウスプラス確認検査 性能試験HP11-KT055
耐力試験
(せん断試験)ハウスプラス確認検査 性能試験HP10-KT078
(性能試験)ハウスプラス確認検査 性能試験HP11-KT055
(引張試験)短期基準引張耐力12.1kN
(せん断試験)短期基準接合耐力9.3kN
(性能試験[中柱型][パイプコーナー+オメガコーナー20kN用])短期基準接合耐力22.8kN
用途柱と横架材の接合に使用します。
材質(板部)SPHC(JIS G 3131)、(パイプ部)SGP(JIS G 3452)
付属品(TBB-75D)×8本
寸法(mm)150×45×85
表面処理JIS H 8610及びJIS H 8625(電気亜鉛めっき)3級Ep-Fe/Zn 8CM2 C
内容量1個
(せん断試験)短期基準接合耐力9.3kN
(性能試験[中柱型][パイプコーナー+オメガコーナー20kN用])短期基準接合耐力22.8kN
注意
※指定の用途以外には使用しないでください。※けが防止のため手袋等をはめて作業を行ってください。
※腐朽、腐食、湿った木材への取り付けは避けてください。
※金物取り付けの際、安全を考慮した姿勢と足場を必ず確保してください。
※ビスを施工する際には以下の点にご注意ください。
・バッテリー式インパクトドライバーをご使用ください。コード式、エアー式は使用しないでください。
・ビス頭が金物に接するまでねじ込んだ後、増し締めをしないでください。
・金物面に対して垂直に施工してください。斜め打ちはしないでください。
・一度ねじ込んだビスを抜いて、再使用はしないでください。
・堅木、木材のフシ部分への施工の際は、下穴をあけてからねじ込んでください。
※引き寄せ機能はありません。
※施工時には木工用キリΦ27を別途ご用意ください。
