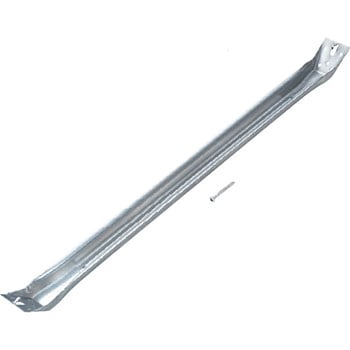

クリビス止め火打金物Ⅱ
ビス8本で施工が簡単・後付け施工対応の火打金物。
床組及び小屋組の隅角部の補強、火打土台としても使用出来ます。
Zマーク火打金物に比べ踏ん張り長さ60mm(Z火打：700mm)と短く、幅もスリムになっています。
仮止め用爪付きなので、施工が簡単に出来ます。
ビス止めタイプの為、ボルト穴あけ加工が不要で後付の必要な箇所及びリフォーム補強に適しています。
使用方法
(1)取合う材の面から600mmの位置に墨付けします。
(2)金物の◇位置決め穴に芯墨を合わせ、仮止め用爪を打ち込み、仮止めをします。
(3)専用ビスクリスパイラルビス(7×65)を8本ビス穴に打ち込み、固定してください。
(2)金物の◇位置決め穴に芯墨を合わせ、仮止め用爪を打ち込み、仮止めをします。
(3)専用ビスクリスパイラルビス(7×65)を8本ビス穴に打ち込み、固定してください。

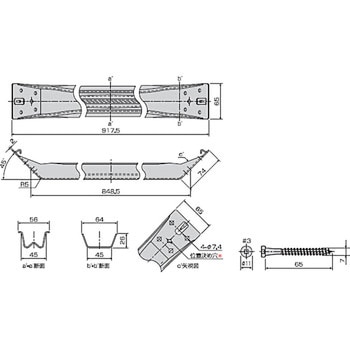

材質JIS G 3302 溶融亜鉛めっき鋼板及び鋼帯SGHC相当付属品四角穴付クリスパイラルビス(7×65)8本表面処理JIS G 3302 溶融 Z27試験機関ハウスプラス確認検査(株)/品質性能試験(HP11-KT124)・評定書(HP評定(木)-11-003)内容量1個
建築金物 の新着商品
カテゴリ
商品レビュー
対象商品 : 01380846
2015-05-24
用途: ウッドデッキの補強用として使用。
木造建物用の火打ち金物ですが、ウッドデッキの床面と垂直面のラティスを通常６５ｍｍ程のコーススレッドのみで固定ですがぐらつく為、この火打ち金物を縦方向に使用しがっちり固定出来ました。施主から感謝して頂きました。
単価が非常に安くコストパフォーマンス大です。
2人が参考にしています
