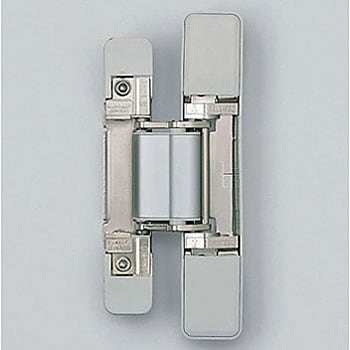

三次元調整機能付隠し丁番 HES3D-V135LGR
メーカー30万回開閉試験をクリアしています。

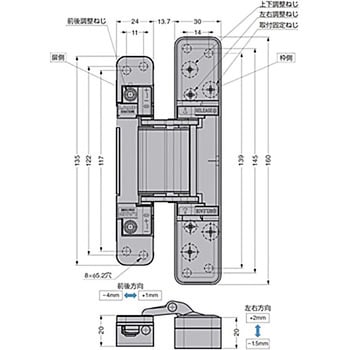

左右、上下、前後の三次元調整機能付
取付ねじを隠すカバー付きです。
仮止機能により施工性が向上します。
- 仕様
- 扉幅(開き扉)：900mm以下
扉幅(収納パネル)：500～ 900mm
扉高さ：2500mm以下
扉厚：34～40mm
扉質量：40kg以下 - 付属品
- 十字穴付バインドタッピンねじ5×15
掘込加工テンプレート
- 用途
- 建具用
- 材質
- 鋼
- 主材質
- (本体)鋼、(ベースフレーム)ポリアセタール(POM)、(アーム)アルミニウム合金、(回転軸)鋼、(ねじカバー)ポリアセタール(POM)、(調整ブロック)
- 幅(mm)
- (扉)900以下
- 厚さ(mm)
- (扉)30以上
- 質量(kg)
- (扉)40以下/2ヶ、55以下/3ヶ
- 色
- ライトグレー
- 高さ(mm)
- (扉)2400以下
- 種類
- 標準
- 仕上
- (本体)ニッケルめっき、(ベースフレーム)ライトグレー、(アーム)シルバーアルマイト処理、(回転軸)ニッケルめっき、(ねじカバー)ライトグレー、(調整ブロック)ニッケルめっき
- 枠厚(mm)
- 20以上
- 付加機能
- 三次元調整機能|分割機能|仮止め機能
- 本体長さ(mm)
- 135|160
- 開き角度(度)
- 180
- RoHS指令(10物質対応)
- 対応
- 最小扉厚(mm)
- 30
- 最大扉高さ(mm)
- 2400
- 最大扉幅(mm)
- 900
- 内容量
- 1個
