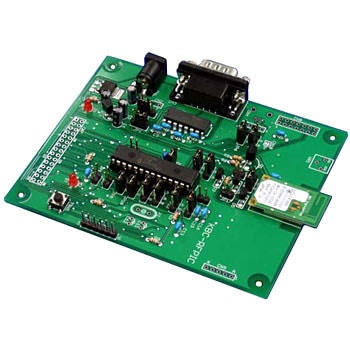

2.4GHz無線モジュール搭載PIC基板

NEC製無線モジュールを搭載したCPUボードです。無線モジールのドキュメントを同梱していますので、無線コントロールの開発用にご利用頂けます。
CPUにはMicrochip社の28pin系コントローラ、PIC16F886(初期実装)、PIC18F2550、PIC24FJ32GA002、PIC24HJ32GP302又はピン配置に互換性があるPICシリースがご利用いただけます。
搭載する無線モジュールにはコントローラが内蔵されており、煩雑になりがちな伝送制御を必要とせずにコマンド形式でデータ伝送制御が行えます。
また、モジュールは双方向(トランシバータイプ)伝送タイプであり、1:1や1:nの伝送形態を取ることができます。無線モジュールはTELEC認証取得済みです。

種類工作キットチャンネル数無線/16チャンネル距離伝達/見通し時40m(参考値) 仕様(搭載可能なCPU)Microchip社PIC、28pin系DIPタイプ、PIC16F886、PIC18F2550、PIC24FJ32GA002、PIC24HJ32GP302またはこれらのPICと互換性のあるIC 使用周波数(GHz)2.4 ISMバンド消費電流(mA)70～140、搭載CPUのクロック数で変化。端子ICSP：6Pシングル(PicKit2、Pickit3にそのまま適合) 伝送方法双方向(トランシーバ形式) 電源電圧(V)6～12又は5(CPU直通接続) 最大出力1mW/MHz 基板寸法(幅W×奥行D×高さH)(mm)89×111×17(無線用アンテナ確保のため、無線モジュールが基板上端より6mm飛び出ます) 内容量1個

注意

※到達距離は無線モジュールの標準設定に置いて、再送も含めた伝達可能距離です。電波を使用する関係上、環境の影響を大きく受けます。伝達可能な距離は参考値とお考えください。
