スタンダード マスフローコントローラ MODEL 3660 SERIES + 専用リードアウトユニット + 専用ケーブル

スタンダード マスフローコントローラ MODEL 3660 SERIES + 専用リードアウトユニット + 専用ケーブル - コフロックスタンダード マスフローコントローラ MODEL 3660 SERIES + 専用リードアウトユニット + 専用ケーブル - コフロックスタンダード マスフローコントローラ MODEL 3660 SERIES + 専用リードアウトユニット + 専用ケーブル - コフロック

窒素ガス(N2)用のマスフローコントローラです。内蔵ソレノイドアクチュエータによる流量制御を行います。専用リードアウトユニットCR-400Bを接続することで流量の設定・表示を行うとともに、AC100Vによる駆動が可能です。

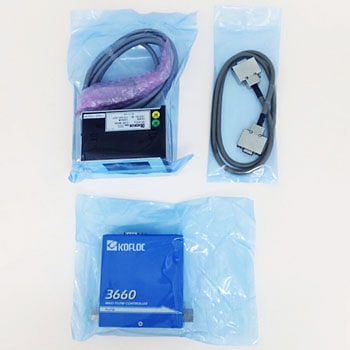

用途大学、研究所の研究開発用途から、各種分析機器、真空装置の標準採用品として、数多くの実績を持っております。適合流体窒素ガス(N2)仕様●流量設定信号：0～5VDC(入力インピーダンス1MΩ以上)●流量出力信号：0～5VDC(負荷抵抗250kΩ以上)セット内容スタンダードマスフローコントローラ、コンパクトリードアウトユニット、メータ用ケーブル：D-sub9ピン両端1m材質接ガス部：SUS316L、SUS316、磁性ステンレス、FKM電源15VDC(±5%)100mA、-15VDC(±5%)250mAセンサータイプ熱式巻線センサ再現性±0.5%F.S.耐圧(MPa)1保存温度(℃)-10～60周囲湿度(%RH)10～90(結露なきこと)許容周囲温度(℃)5～45最大圧力(kPa)入口：500バルブ種類比例ソレノイドバルブ(非通電時閉)電気的接続D-sub9ピン KFC standard(SEMI standard準拠)リークレート(Pa・m3/sec)1×10-8以下内容量1式
注意
※流体・流量等の諸条件により、仕様に多数のバリエーションがございます。かならず型式をご確認のうえ、ご選定お願い致します。
【型式説明】
3660 or 3665-(接続)-(流体)-(最大流量)-(校正温度)
*接続：RC1/4(1/4管用テーパめねじ) or 1/4SW(1/4スウェジロック食込継手)等
*最大流量：SCCM(Standard Cubic Centimeter per Minute) or SLM(Standard Liter per Minute)
*校正温度：20℃ or 0℃
CP-STD1-(ケーブル長)
【MODEL 3660 SERIES 標準仕様】
センサ方式：熱式センサー
最大流量レンジ(N2 換算)：10SCCM～100SLM
バルブ方式：比例ソレノイドバルブ(非通電時 閉)
制御範囲：FS2～100%(※FS5～100%)
応答性：2sec以内(withinFS±2%)(※3sec以内(withinFS±2%))
精度：FS±1%(25℃)(※FS±1.5%(25℃))
温度係数：FS±0.1/℃(15～35℃)(※FS±0.2/℃(15～35℃))
再現性：FS±0.5%
動作差圧：FS≦5SLM 50～300KPA(G)、FS＞5SLM 100～300KPA(G)(※FS≦50SLM 150～300KPA(G)、FS＞50SLM 200～300KPA(G))
動作可能圧力：500KPA(G)以下
耐圧：980KPA(G)
リークレート：1×10-8Pa・m2/s以下(He透過含まず)
許容周囲温度：5～45℃
許容周囲湿度：10～90%(結露なきこと)
接ガス部材質：ボディ SUS316、バルブシート・シール材 FKM
電気接続：Dsub9ピンKFC Standard(SEMI Standard準拠)
アナログ入力：0～5VDC(入力インピーダンス1MΩ以上)
アナログ出力：0～5VDC(外部負荷抵抗250KΩ以上)
所要電源：+15VDC(±5%)100mA、-15VDC(±5%)250mA
重量：約1000g(※約1500g)
※…モデル3665(30SLM～)の場合
【CR-400B 標準仕様】
マスフロー制御機能：流量設定、バルブ強制開閉、ゼロカット
マスフロー入出力：0～5VDC
マスフロー供給電源：±15VDC(300mA)
表示桁：瞬時流量4桁
表示性能：瞬時流量FS±0.1% ±1digit以内
外部制御機能：背面入力端子 アナログ信号、RS-485通信(半二重)
イベント出力：2段(瞬時上限/瞬時下限/瞬時上下限から選択)、オープンコレクタ出力(最大定格50V・50mA)
消費電力：約25W
AC電源：85～264VAC 48～440Hz
重量：約400g
36件中 1～36件各品番毎の詳細は注文コードをクリックしてください
注文コード
品番
質量(g)
精度
温度係数
動作差圧(kPa)
応答性
参考基準価格 (税別)販売価格(税別)販売価格(税込)
出荷目安
数量
212123183660-RC1/4-N2-10SCCM-20℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)50～3002sec以内(within±2%F.S.)
￥228,300
￥219,800
￥241,780(税込)
32日以内出荷
返品不可
212123273660-RC1/4-N2-50SCCM-20℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)50～3002sec以内(within±2%F.S.)
￥228,300
￥219,800
￥241,780(税込)
欠品中
返品不可
出荷予定：出荷時期未定
212123363660-RC1/4-N2-100SCCM-20℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)50～3002sec以内(within±2%F.S.)
￥228,300
￥219,800
￥241,780(税込)
欠品中
返品不可
出荷予定：出荷時期未定
212123453660-RC1/4-N2-500SCCM-20℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)50～3002sec以内(within±2%F.S.)
￥228,300
￥219,800
￥241,780(税込)
欠品中
返品不可
出荷予定：出荷時期未定
212123543660-RC1/4-N2-1SLM-20℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)50～3002sec以内(within±2%F.S.)
￥228,300
￥219,800
￥241,780(税込)
32日以内出荷
返品不可
212123633660-RC1/4-N2-5SLM-20℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)50～3002sec以内(within±2%F.S.)
￥228,300
￥219,800
￥241,780(税込)
32日以内出荷
返品不可
212123723660-RC1/4-N2-10SLM-20℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)100～3002sec以内(within±2%F.S.)
￥228,300
￥219,800
￥241,780(税込)
32日以内出荷
返品不可
212123883665-RC1/4-N2-50SLM-20℃ + CR-400B + CP-STD1-1M約1500±1.5%F.S.(25℃)±0.2%F.S./℃(15～35℃)150～3003sec以内(within±2%F.S.)
￥275,600
￥269,800
￥296,780(税込)
32日以内出荷
返品不可
212123973665-RC1/4-N2-100SLM-20℃ + CR-400B + CP-STD1-1M約1500±1.5%F.S.(25℃)±0.2%F.S./℃(15～35℃)200～3003sec以内(within±2%F.S.)
￥303,900
￥299,800
￥329,780(税込)
32日以内出荷
返品不可
212124063660-1/4SW-N2-10SCCM-20℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)50～3002sec以内(within±2%F.S.)
￥224,500
￥219,800
￥241,780(税込)
32日以内出荷
返品不可
212124153660-1/4SW-N2-50SCCM-20℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)50～3002sec以内(within±2%F.S.)
￥224,500
￥219,800
￥241,780(税込)
32日以内出荷
返品不可
212124243660-1/4SW-N2-100SCCM-20℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)50～3002sec以内(within±2%F.S.)
￥224,500
￥219,800
￥241,780(税込)
32日以内出荷
返品不可
212124333660-1/4SW-N2-500SCCM-20℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)50～3002sec以内(within±2%F.S.)
￥224,500
￥219,800
￥241,780(税込)
32日以内出荷
返品不可
212124423660-1/4SW-N2-1SLM-20℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)50～3002sec以内(within±2%F.S.)
￥224,500
￥219,800
￥241,780(税込)
32日以内出荷
返品不可
212124583660-1/4SW-N2-5SLM-20℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)50～3002sec以内(within±2%F.S.)
￥224,500
￥219,800
￥241,780(税込)
32日以内出荷
返品不可
212124673660-1/4SW-N2-10SLM-20℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)100～3002sec以内(within±2%F.S.)
￥224,500
￥219,800
￥241,780(税込)
32日以内出荷
返品不可
212124763665-1/4SW-N2-50SLM-20℃ + CR-400B + CP-STD1-1M約1500±1.5%F.S.(25℃)±0.2%F.S./℃(15～35℃)150～3003sec以内(within±2%F.S.)
￥271,800
￥269,800
￥296,780(税込)
32日以内出荷
返品不可
212124853665-1/4SW-N2-100SLM-20℃ + CR-400B + CP-STD1-1M約1500±1.5%F.S.(25℃)±0.2%F.S./℃(15～35℃)200～3003sec以内(within±2%F.S.)
￥300,100
￥299,800
￥329,780(税込)
32日以内出荷
返品不可
212124943660-RC1/4-N2-10SCCM-0℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)50～3002sec以内(within±2%F.S.)
￥228,300
￥219,800
￥241,780(税込)
32日以内出荷
返品不可
212125033660-RC1/4-N2-50SCCM-0℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)50～3002sec以内(within±2%F.S.)
￥228,300
￥219,800
￥241,780(税込)
32日以内出荷
返品不可
212125123660-RC1/4-N2-100SCCM-0℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)50～3002sec以内(within±2%F.S.)
￥228,300
￥219,800
￥241,780(税込)
32日以内出荷
返品不可
212125283660-RC1/4-N2-500SCCM-0℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)50～3002sec以内(within±2%F.S.)
￥228,300
￥219,800
￥241,780(税込)
32日以内出荷
返品不可
212125373660-RC1/4-N2-1SLM-0℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)50～3002sec以内(within±2%F.S.)
￥228,300
￥219,800
￥241,780(税込)
32日以内出荷
返品不可
212125463660-RC1/4-N2-5SLM-0℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)50～3002sec以内(within±2%F.S.)
￥228,300
￥219,800
￥241,780(税込)
32日以内出荷
返品不可
212125553660-RC1/4-N2-10SLM-0℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)100～3002sec以内(within±2%F.S.)
￥228,300
￥219,800
￥241,780(税込)
32日以内出荷
返品不可
212125643665-RC1/4-N2-50SLM-0℃ + CR-400B + CP-STD1-1M約1500±1.5%F.S.(25℃)±0.2%F.S./℃(15～35℃)150～3003sec以内(within±2%F.S.)
￥275,600
￥269,800
￥296,780(税込)
32日以内出荷
返品不可
212125733665-RC1/4-N2-100SLM-0℃ + CR-400B + CP-STD1-1M約1500±1.5%F.S.(25℃)±0.2%F.S./℃(15～35℃)200～3003sec以内(within±2%F.S.)
￥303,900
￥299,800
￥329,780(税込)
32日以内出荷
返品不可
212125823660-1/4SW-N2-10SCCM-0℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)50～3002sec以内(within±2%F.S.)
￥224,500
￥219,800
￥241,780(税込)
32日以内出荷
返品不可
212125983660-1/4SW-N2-50SCCM-0℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)50～3002sec以内(within±2%F.S.)
￥224,500
￥219,800
￥241,780(税込)
32日以内出荷
返品不可
212126073660-1/4SW-N2-100SCCM-0℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)50～3002sec以内(within±2%F.S.)
￥224,500
￥219,800
￥241,780(税込)
32日以内出荷
返品不可
212126163660-1/4SW-N2-500SCCM-0℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)50～3002sec以内(within±2%F.S.)
￥224,500
￥219,800
￥241,780(税込)
32日以内出荷
返品不可
212126253660-1/4SW-N2-1SLM-0℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)50～3002sec以内(within±2%F.S.)
￥224,500
￥219,800
￥241,780(税込)
32日以内出荷
返品不可
212126343660-1/4SW-N2-5SLM-0℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)50～3002sec以内(within±2%F.S.)
￥224,500
￥219,800
￥241,780(税込)
32日以内出荷
返品不可
212126433660-1/4SW-N2-10SLM-0℃ + CR-400B + CP-STD1-1M約1000±1%F.S.(25℃)±0.1%F.S./℃(15～35℃)100～3002sec以内(within±2%F.S.)
￥224,500
￥219,800
￥241,780(税込)
32日以内出荷
返品不可
212126523665-1/4SW-N2-50SLM-0℃ + CR-400B + CP-STD1-1M約1500±1.5%F.S.(25℃)±0.2%F.S./℃(15～35℃)150～3003sec以内(within±2%F.S.)
￥271,800
￥269,800
￥296,780(税込)
32日以内出荷
返品不可
212126683665-1/4SW-N2-100SLM-0℃ + CR-400B + CP-STD1-1M約1500±1.5%F.S.(25℃)±0.2%F.S./℃(15～35℃)200～3003sec以内(within±2%F.S.)
￥300,100
￥299,800
￥329,780(税込)
32日以内出荷
返品不可
各品番毎の詳細は注文コードをクリックしてください
