フッ素樹脂 PFA 継手ユニオンエルボアダプタ (Tタイプ)

安全で確実な引抜抵抗。全てのフレアタイプフィッティングの欠点であった低引抜抵抗の問題をナットの内側にインパクトリングを入れることにより完全に解決しました。
低締付トルクで低圧力損失と高液置換性を実現。
クリックゲージで締付管理が容易。

形状ユニオンエルボアダプタ (Tタイプ) 使用流体液体最高使用圧力(MPa)0.7 材質(本体)PFA/PTFE 使用温度範囲(℃)～150(高温用インパクトリング使用時は200) 使用チューブPFA/PTFEチューブ最高使用温度(℃)200(インパクトリング材質による) 材質(ナット)PFA 内容量1個

お気に入りに追加

10件中 1～10件各品番毎の詳細は注文コードをクリックしてください

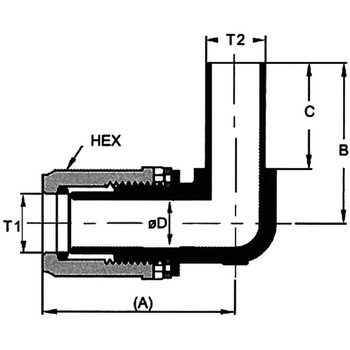

注文コード	品番選択解除 UEA-H2-TH2 UEA-H3-TH3 UEA-H4-TH4 UEA-H6-TH6 UEA-M6-TH2 UEA-M8-TH3 UEA-M10-TH3 UEA-M12-TH4 UEA-M19-TH6 UEA-M25-TH8	寸法A(mm) 選択解除 34 40.2 48.5 61.5 73.5	寸法B(mm) 選択解除 26 32 38.5 49 61	寸法C(mm) 選択解除 17 21 25 26 31 32 38 38.5 49	寸法D(Φmm) 選択解除 4 6 10 16 22	寸法HEX(mm) 選択解除 16 19 24 32 41	寸法T1(mm) 選択解除 6×4 6.35×3.95 8×6 9.53×6.35 10×8 12×10 12.7×9.53 19×15.8 19.05×15.8 25×22	寸法T2(mm) 選択解除 6.35×3.95 9.53×6.35 12.7×9.5 12.7×9.53 19×15.8 19.05×15.8 25.4×22.2	寸法W(mm) 選択解除 10 14 18 27 34	適合チューブ外径(Φmm) 選択解除 6 8 10 12 19 25	適合チューブ外径(inch) 選択解除 1/4 3/8 1/2 3/4	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
48890668	UEA-H2-TH2	34	26	26	4	16	6.35×3.95	6.35×3.95	10	-	1/4	オープン	￥3,798	￥3,798	￥4,178 （税込）	37日以内出荷返品不可
48890677	UEA-H3-TH3	40.2	32	32	6	19	9.53×6.35	9.53×6.35	14	-	3/8	オープン	￥5,598	￥5,598	￥6,158 （税込）	37日以内出荷返品不可
48890686	UEA-H4-TH4	48.5	38.5	38.5	10	24	12.7×9.53	12.7×9.53	18	-	1/2	オープン	￥7,398	￥7,398	￥8,138 （税込）	37日以内出荷返品不可
48890695	UEA-H6-TH6	61.5	49	49	16	32	19.05×15.8	19.05×15.8	27	-	3/4	オープン	￥9,998	￥9,998	￥10,998 （税込）	37日以内出荷返品不可
48890704	UEA-M6-TH2	34	26	17	4	16	6×4	6.35×3.95	10	6	-	オープン	￥3,798	￥3,798	￥4,178 （税込）	37日以内出荷返品不可
48890713	UEA-M8-TH3	40.2	32	21	6	19	8×6	9.53×6.35	14	8	-	オープン	￥4,998	￥4,998	￥5,498 （税込）	37日以内出荷返品不可
48890722	UEA-M10-TH3	40.2	32	21	6	19	10×8	9.53×6.35	14	10	-	オープン	￥5,598	￥5,598	￥6,158 （税込）	37日以内出荷返品不可
48890738	UEA-M12-TH4	48.5	38.5	25	10	24	12×10	12.7×9.5	18	12	-	オープン	￥7,398	￥7,398	￥8,138 （税込）	37日以内出荷返品不可
48890747	UEA-M19-TH6	61.5	49	31	16	32	19×15.8	19×15.8	27	19	-	オープン	￥9,998	￥9,998	￥10,998 （税込）	37日以内出荷返品不可
48890756	UEA-M25-TH8	73.5	61	38	22	41	25×22	25.4×22.2	34	25	-	オープン	￥14,980	￥14,980	￥16,478 （税込）	37日以内出荷返品不可
