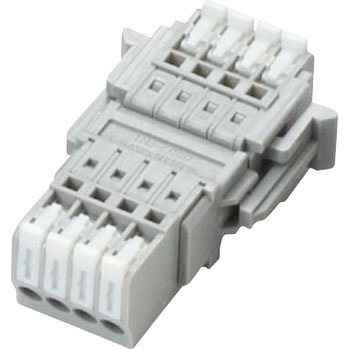

2ピース型スクリューレス端子台 SL-4000-ASシリーズ
- 材質
- 本体:ナイロン66、ボタン:変性ポリフェニレンエーテル
- 長さ(mm)
- 47.5
- 高さ(mm)
- 13.9
- 取付方式
- 直付け
- 適合規格
- UL規格(フィールドワイヤリング対応)、C-UL規格、TUV規格(IEC61984)
- 定格電圧(V)
- DC300
- 寸法A(mm)
- 22.81
- 定格適合電線
- 単線：Φ0.8mm(AWG20)、撚線：0.50mm2(AWG20)、素線径Φ0.18mm以上

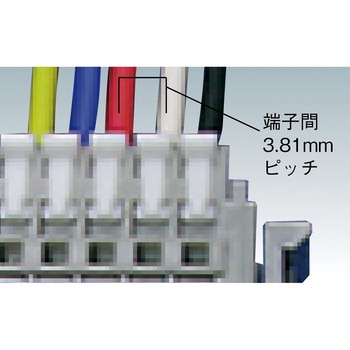

- 端子間ピッチ(mm)
- 3.81
- 絶縁抵抗(MΩ)
- 100以上(DC500V)
- 接触抵抗(mΩ)
- 30以下(初期値)
- 使用可能電線範囲
- 単線：Φ0.4mm～Φ1.2mm(AWG26～AWG16)、撚線：0.2mm2～1.25mm2(AWG24～AWG16)、素線径Φ0.18mm以上
- 標準剥線長(mm)
- 9
- 推奨適合工具
- マイナスドライバー※ボタンを押し込める物なら何でも可
- 結線方式
- スクリューレス
- 色(本体)
- GY(グレー)
- RoHS指令(10物質対応)
- 対応
- 耐電圧(V/min)
- AC2000
- 定格電流(IEC)(A)
- 5
- 定格電流(UL)(A)
- 5
- 内容量
- 1個
スクリューレス端子台 の新着商品
カテゴリ
商品レビュー
2025-08-27
用途: 装置内AC電源系の接続に使用しています。
製造業
専用の端子も不要で、電線剥いて差し込めるので重宝しています。
白い部分のロックレバーをマイナスドライバー押せばクランプが解除されます。
被覆をむいた電線を差し込んでロックレバーを戻せば完了です。
端子番号も刻印があるので、配線図面に端子番号を記載して設計しています。
対象商品 : 60962563
2019-08-03
用途: 複数製品の電源差し換え
株式会社メイテック 様（サービス業）
この商品と出会ったのは20年ぐらい前にエレショーで貰ったのが最初です、非常に作りが良いです日本人しか作れません、今まで開発設計の仕事で大変役に立ちました、三つほど持っていると何かと便利と思います、残念ながら廃版のようですね、この商品が世の中から消えるのは惜しいです。
