パッシブセンサー



パッシブセンサー 商品レビューを投稿する

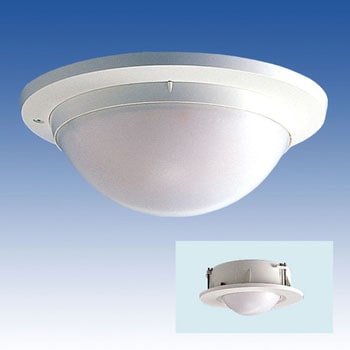

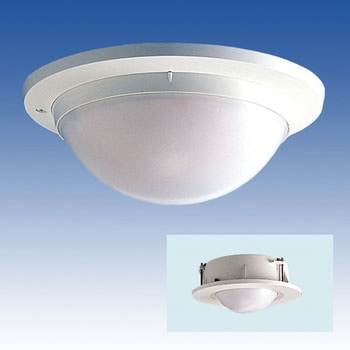

オートリセットメモリー機能を搭載したスタンダードなパッシブセンサー。
複数のセンサーが接続されている場合、警戒中にどのセンサーが発報したかをメモリー表示灯(黄色)の点滅・点灯により確認ができます。
発報後3分間メモリー表示灯が点滅し、その後47分間連続点灯を続け、自動消灯します。
モードセレクターにて機能停止可能。
モードセレクターの切替で感度設定を4段階に調整可能。設置場所に応じた最適な感度で警備が行えます。(調整範囲:60%・80%・100%・120%)
万一、センサー内部で回路や接続部分に破損や断線が発生した場合も、警報の連続出力とアラーム表示灯の連続点灯で異常をお知らせします。
ラインより入ってくる電気ノイズや、空中を伝幡するノイズに対し、回路設計・機構設計により効果的な対策をとっています。
警報出力はモードセレクターでa接点又はb接点に切り替えられますのでシステム構成が楽に行えます。
動作確認に便利な動作表示灯付。(警報時:赤色LED点灯)(ウォームアップ時約1分間点滅)
別売の埋込用アタッチメント(BU-6700)との組み合わせで埋込型として使用可能。(埋込時の天井からの突出は35ミリです)
壁面に取り付けられる壁付アタッチメント(BL-5000・BCW-401)もオプション設定。
用途
人体検知センサー
材質
樹脂
質量(g)
約170
寸法(直径Φ×高さH)(mm)
147×53
電源電圧
DC9〜18V(極性なし)
検出方式
パッシブインフラレッド方式
配線接続
M3セルフアップ端子式
消費電流(mA)
25以下(b接点モード)、35以下(a接点モード)
角度調整範囲
上下角:30° 左右角:±12°(ベース取付穴にて)
使用可能温度範囲
-15℃〜55℃ (結露なきこと)
設置場所
屋内:天井面(別売アタッチメントにて壁付可能)
警報出力
接点方式:無電圧リレー接点(a接点/b接点切替式)、接点動作:ワンショット動作(約2秒)、接点容量:AC/DC30V・0.25A以下 (抵抗負荷)(接点保護抵抗3.3Ωを内蔵)
表示灯
アラーム表示:赤色LED(ウォームアップ時:点滅、警報時:点灯)(モードセレクターでON/OFF可能)、メモリー:黄色LED(メモリー起動時:点滅、メモリー表示時:点灯)
内容量
1台

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
3 件中 1 - 3 件
注文
コード

品番
警戒距離
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
販売価格
(税込)
出荷
関連
数量
68104514 PA-6705 面警戒(スポット) 最長部5m 20本(10対) ¥24,500
¥19,900 1 19,900
21,890 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
68104523 PA-6720 面警戒(スポット) 最長部20m 10本(5対) ¥24,500
¥19,900 1 19,900
21,890 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
68104532 PA-6712 立体警戒 最長部12m 32本(16対) ¥24,500
¥19,900 1 19,900
21,890 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
