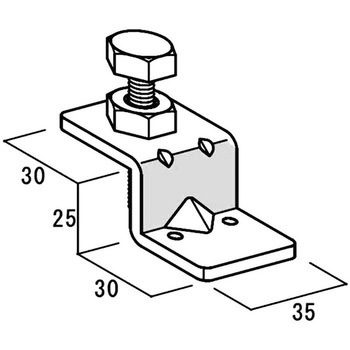

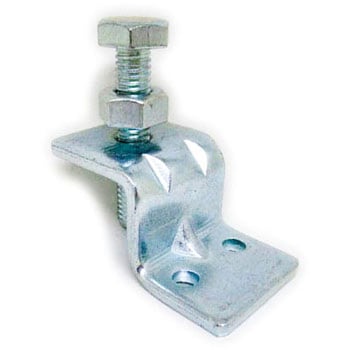

壁無溶接金具MWハリシタピースロックZ20
C60 ～ 100までの形鋼に適用( t = 2.3 mm以上を使用)、適用フランジ厚 20 mm以下
用途H形鋼にC形鋼(先行ピース)を直交方向に強固に固定する金具、フランジ厚別に選択(全サイズC100が取付け可能)
材質電気亜鉛メッキ4.5mm
取付ボルトW3/8 50
最大荷重(N)(直交方向)6416、(垂直方向)7315
締付トルク(N・m)7
内容量1箱(50個)
注意
※金具とH形鋼の間に隙間が出来ないように取り付けて下さい。取付け後は緩み止めナットを確実に締めて固定して下さい。ボルトの締付にはトルクレンチ等で締付トルク(7N・m)を厳守して下さい。
