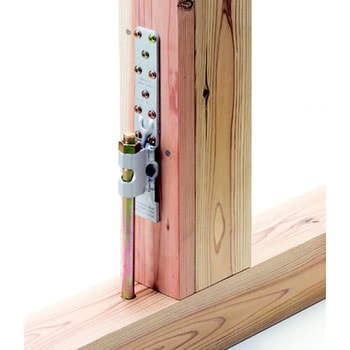

枠材用クリホールダウンⅢ KHDⅢ-40
使用方法
(1)柱に厚さ30mmの枠材をN75くぎで平打ち(ちどりで150mm間隔)し、アンカーボルト・引き寄せボルト (M16)にクリホールダウンIを通し専用 ビスクリ鍋ビス (7×90)を10本打ち込んでください。(土台、横架材面から金物までの寸法(締めしろ)は、100mm以上確保してください)
(2)アンカーボルト・引き寄せボルト (M16)を六角ナット (M16)で固定して ください。 (専用丸座金は必要ありません。)
(2)アンカーボルト・引き寄せボルト (M16)を六角ナット (M16)で固定して ください。 (専用丸座金は必要ありません。)
材質JIS_G313_熱間圧延軟鋼板及び鋼帯SPHC付属品KHDL-40W30/四角穴付クリ鍋ビス(7×90 (S50)]×10本表面処理ダクロタイズド試験機関ハウスプラス確認検査株式会社内容量1セット
