成形ベローズ(端管/NW)

成形ベローズ(端管/NW) - 入江工研

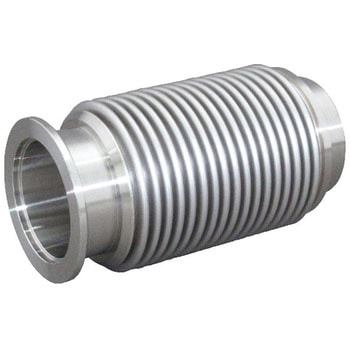

NWフランジ+端管付成形ベローズです。内部(真空)、外部(大気) 。

用途: 真空排気ラインの誤差吸収や振動吸収にご使用します。
材質(ベローズ): SUS316L
耐熱温度(℃): 250
寿命: 10000回
使用圧力(MPaG): 0.2以下
材質(フランジ): SUS304
仕様: Heリーク量：1×10-9Pa・m³
内容量: 1個

8種類すべて表示中

注文コード

品番

サイズ

フランジ外径(Φmm)

作動範囲(mm)

ばね定数(N/mm)

寸法Bi(Φmm)

寸法Bo(Φmm)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

KP10

NW10/端管

30

77～83

15.7

12.9

19

オープン

￥16,980

￥18,678(税込)

63日以内出荷

返品不可

KP16

NW16/端管

30

76～84

14.7

16.1

23

オープン

￥16,980

￥18,678(税込)

63日以内出荷

返品不可

KP25

NW25/端管

40

92～108

7

22.9

33

オープン

￥18,980

￥20,878(税込)

63日以内出荷

返品不可

KP40

NW40/端管

55

95～125

5.4

43.6

58

オープン

￥23,980

￥26,378(税込)

63日以内出荷

返品不可

KP50

NW50/端管

75

110～140

5.2

50.1

65

オープン

￥24,980

￥27,478(税込)

63日以内出荷

返品不可

KP63

NW63/端管

87

108～142

7.6

76.3

92

オープン

￥29,980

￥32,978(税込)

63日以内出荷

返品不可

KP80

NW80/端管

114

125～165

5.3

90.1

109

オープン

￥39,980

￥43,978(税込)

63日以内出荷

返品不可

KP100

NW100/端管

134

130～170

6.9

106.5

125

オープン

￥47,980

￥52,778(税込)

63日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
