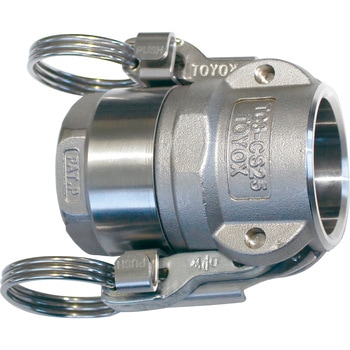

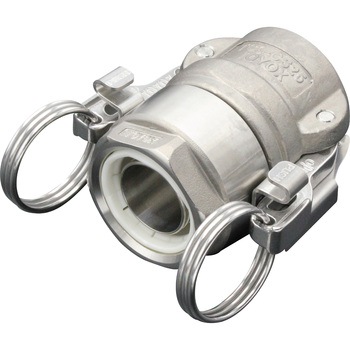

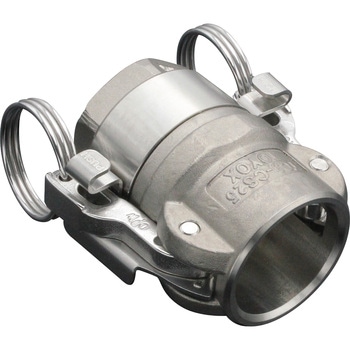

漏れ抜け防止ホース継手カムロックタイプステンレス製[トヨコネクタ TC3-CS型]

◆◇特長◇◆

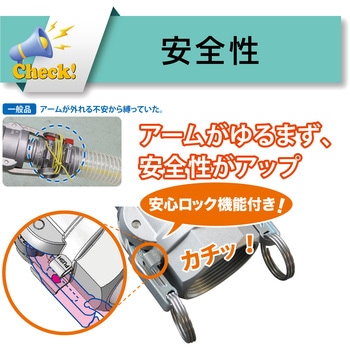

【安全性】レバー(アーム)を簡単にロックでき、不意なゆるみや外れを防止

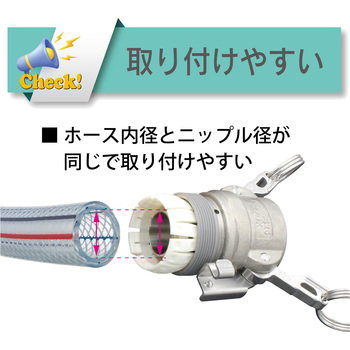

【取付作業標準化】袋ナットを最後まで締め付けるだけで、均一な取付が可能で、増し締め作業不要

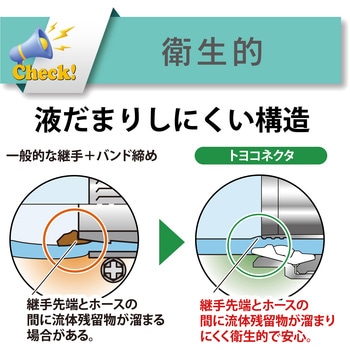

【衛生的】液だまりしにくいニップル形状で食品・飲料用途に最適で、SUS製のためさびにくく衛生的

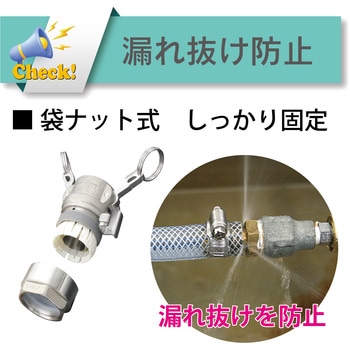

【リスク低減】振動や地震による流体漏れやホース抜けなどの配管トラブルを防止

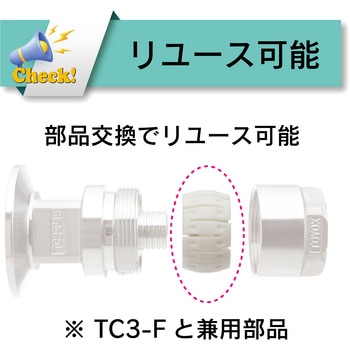

【リユース可能】再利用時は内部部品交換のみで継手本体の再利用が可能

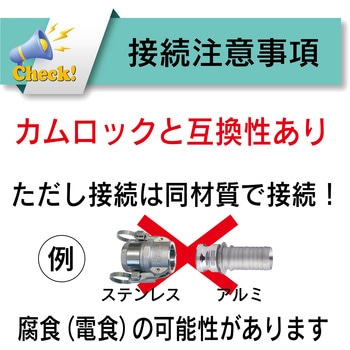

◎カムロックとの互換性があります。
※ このページ下に商品説明動画があります。ぜひご覧ください。
◆◇他のおすすめ商品◇◆
・ホース内径38～50mm用のサイズをお探しの方は「TC6-CS型」を検索ください。
・フェルールタイプをお探しの方は「TC3-F型」を検索ください。
・ネジタイプをお探しの方は「TC3-S型」を検索ください。

用途: ・トヨックスホース専用継手
・食品・飲料・薬品等の機器及び設備配管用継手

材質: 【ニップル・カムアーム】SCS14【固定部品・リング・ピン・スプリング】SUS304【ガスケット】シリコーンゴム【袋ナット】SCS13
使用温度範囲(℃): 適合ホースに準ずる
機能: 簡単挿入、作業標準化、漏れ抜け防止、リユース、液だまり防止
使用流体: 空気、水(工業用水)、薬品、油、飲料・飲用水、食品
法規制: RoHS2修正規制適合
材質(スリーブ): ポリアセタール
材質(パッキン): シリコーンゴム
RoHS指令(10物質対応): 対応
内容量: 1個

取扱説明書：取扱説明書(0.86MB)

※本製品は、トヨックスホース専用のホース継手です。
※ホースを挿入する際に、ホース口表面に油等を塗らないでください。ホース抜け発生の原因になります。
※ホース内に流体を流している時は、継手の組立・分解作業はしないでください。流体漏れやホース抜け発生の恐れがあります。
※ホースや継手の内面以外を流体に接触させないようにしてください。
※袋ナットは、すき間がなくなるまで締め上げてください。隙間がある状態で使用されますとホース抜けや流体漏れによるトラブルが発生します。

2件中 1～2件各品番毎の詳細は注文コードをクリックしてください

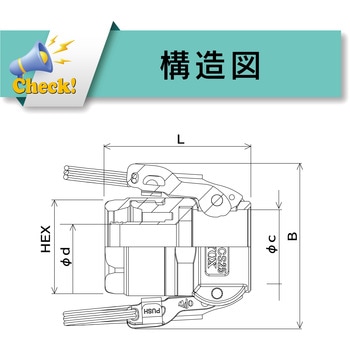

注文コード

適合ホース内径(Φmm)

寸法L(mm)

寸法d1(Φmm)

寸法A(mm)

寸法B(mm)

寸法HEX(mm)
