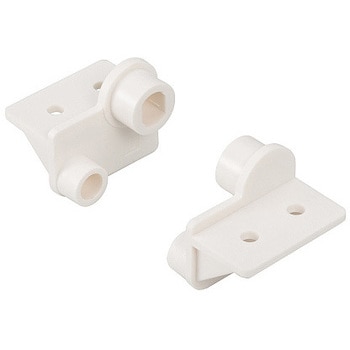

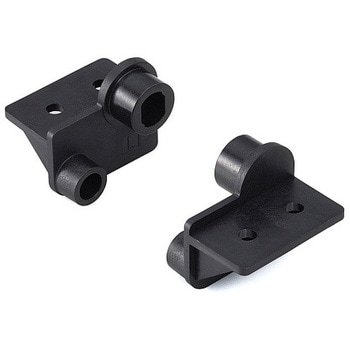

HG-JHM14型裏面付用受座
ラプコン・ダンパーヒンジUDH-14型を組み込んだコンパクトなダンパーヒンジです。
開き方向の動きもスムーズです。
カバー付で取付ねじが外から見えず、すっきりとした外観です。
取付穴はルーターで容易に加工できます。

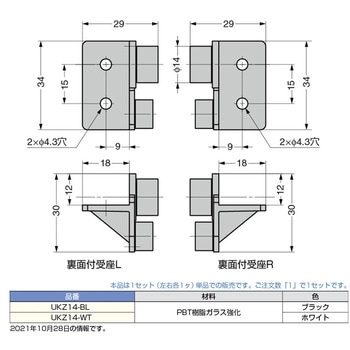

別売の受座に差し替えることで裏面付に対応します。
- 材質
- PBT樹脂ガラス強化
- 種類
- 関連部品
- 仕様
- 使用温度：0 ℃～40 ℃
- RoHS指令(10物質対応)
- 対応
- 内容量
- 1セット
注意
取説の取付例は木工用で、本カタログ掲載図面と異なります。トルク範囲は、蓋1枚に対してヒンジを左右1セット使用した場合の値です。
ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
上蓋を約60°以上開くとダンパー機構が働きます。それ以下の角度で開くとダンパーが働かない場合がありますのでご注意ください。
蓋を閉じた位置で保持するための受けなどを設けてください。
