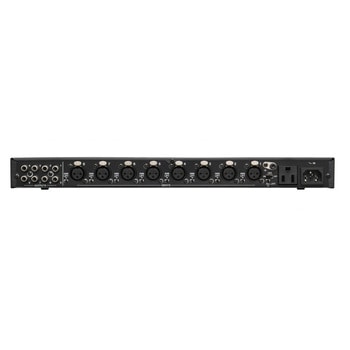

ラインレベルコンバーター

バランス入力をアンバランス出力に変換する回路を8系統内蔵したバランス/アンバランスラインコンバーター。信号の有無を表示するインジケーターや、接続機器のレベルを揃える半固定トリムを装備しています。
ADA機能の装備で様々なオーディオ分配仕様を設定可能
入力信号の分配(ADA: Audio Distributed Amplifier)機能を装備。バランス入力信号を分配してアンバランス出力が可能です。
1UラックマウントサイズのTASCAMレコーダーと同寸法のTASCAM標準1Uラックマウントサイズを採用しており、ラックマウント時に奥行きがフラットになります。

質量(kg)3 電源(V)AC100～240(50/60Hz) 消費電力(W)6 定格出力【BALANCED TO UNBALANCED/b>】出力(アンバランス)：RCAピン・ジャック、出力インピーダンス：200Ω、規定負荷インピーダンス：10kΩ、最小負荷インピーダンス：1kΩ、規定出力レベル：-10dBV、最大出力レベル：+18dBV 外形寸法(幅W×高さH×奥行D)(mm)482.6×44.5×295(突起部含む) 周波数特性20Hz～100kHz±3dB(規定入出力レベル) S/N比90dB(規定入出力レベル、20kHz LPF、A-WTD、INPUT LEVELスイッチ：+4dB)、87dB(規定入出力レベル、20Hz HPF+20kHz LPF、INPUT LEVELスイッチ：+4dB) 歪率(%)総合：0.007以下(1kHz、規定入出力レベル) 定格入力【BALANCED TO UNBALANCED/b>】入力(バランス)：XLR-3-31相当(1:GND、2:HOT、3:COLD)、入力インピーダンス：54kΩ(INPUT LINKスイッチオールOFF)、6.7kΩ(INPUT LINKスイッチオールON)、規定入力レベル：+4dBu(INPUT LEVELスイッチ：+4dB)、-20dBu(INPUT LEVELスイッチ：-20dB)、最大入力レベル：+30dBu(INPUT LEVEL スイッチ：+4dB)、+8dBu(INPUT LEVEL スイッチ：-20dB)、インジケータ検出レベル：-24dBu以上(INPUT LEVELスイッチ：+4dB)、-48dBu以上(INPUT LEVEL スイッチ：-20dB) 可変範囲TRIM：±12dB 内容量1台
