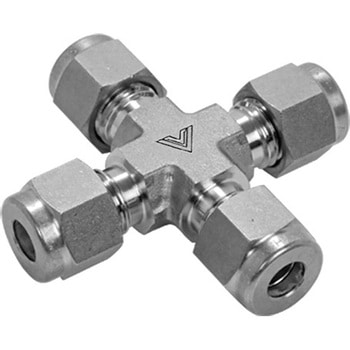

ニューV-Lok継手クロスユニオン(インチ)

チューブを差し込み、ナットを締める圧縮リング式継手。
特殊工具や火気不要。
高圧から真空まで使用可能。
繰返し脱着可能。

形状クロスユニオン内容量1個

関連資料： (18.65MB)

お気に入りに追加

7件中 1～7件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 VUWX-1.6-V VUWX-3.2-V VUWX-6.35-V VUWX-9.52-V VUWX-12.7-V VUWX-19.05-V VUWX-25.4-V	呼び径(inch) 選択解除 1/16 1/8 1/4 3/8 1/2 3/4 1	寸法A(inch) 選択解除 1/16 1/8 1/4 3/8 1/2 3/4 1	寸法A(mm) 選択解除 1.58 3.17 6.35 9.52 12.7 19.05 25.4	寸法D(inch) 選択解除 0.05 0.09 0.19 0.28 0.41 0.62 0.88	寸法D(mm) 選択解除 1.3 2.3 4.8 7.1 10.4 15.8 22.3	寸法W(inch) 選択解除 3/8 1/2 5/8 13/16 1 1/16 1 3/8	寸法W(mm) 選択解除 9.5 12.7 15.9 20.6 27 34.9	寸法N(inch) 選択解除 0.55 0.62 0.77 0.91 1.02 1.17 1.45	寸法E(inch) 選択解除 0.70 0.88 1.06 1.2 1.42 1.57 1.93	呼び径(mm) 選択解除 1.58 3.17 6.35 9.52 12.7 19.05 25.4	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
75799405	VUWX-1.6-V	1/16	1/16	1.58	0.05	1.3	3/8	9.5	0.55	0.70	1.58	￥18,100	￥17,980	￥17,980	￥19,778 （税込）	欠品中返品不可
75799423	VUWX-12.7-V	1/2	1/2	12.7	0.41	10.4	13/16	20.6	1.02	1.42	12.7	￥7,840	￥7,798	￥7,798	￥8,578 （税込）	当日出荷
75799466	VUWX-19.05-V	3/4	3/4	19.05	0.62	15.8	1 1/16	27	1.17	1.57	19.05	￥13,700	￥12,980	￥12,980	￥14,278 （税込）	欠品中返品不可
75799484	VUWX-25.4-V	1	1	25.4	0.88	22.3	1 3/8	34.9	1.45	1.93	25.4	￥24,300	￥22,980	￥22,980	￥25,278 （税込）	欠品中返品不可
75799493	VUWX-3.2-V	1/8	1/8	3.17	0.09	2.3	3/8	9.5	0.62	0.88	3.17	￥5,830	￥5,798	￥5,798	￥6,378 （税込）	51日以内出荷返品不可
75799527	VUWX-6.35-V	1/4	1/4	6.35	0.19	4.8	1/2	12.7	0.77	1.06	6.35	￥5,450	￥5,398	￥5,398	￥5,938 （税込）	当日出荷
75799554	VUWX-9.52-V	3/8	3/8	9.52	0.28	7.1	5/8	15.9	0.91	1.2	9.52	￥6,760	￥6,698	￥6,698	￥7,368 （税込）	61日以内出荷返品不可
