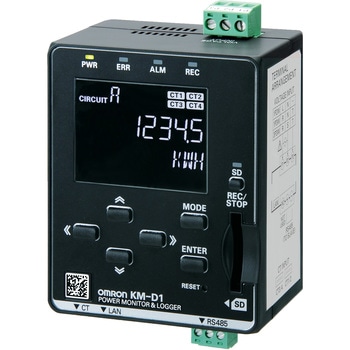

電力量モニタ&ロガー KM-D1

相線式: 単相2線式、単相3線式、三相3線式
計測回路数: 単相2線式：4回路、単相3線式 / 三相3線式：2回路、単相3線式：1回路+単相2線式：2回路
電源電圧(V): AC100～240(50/60Hz)(計測電圧と共用)
許容電圧範囲: 定格電源電圧の85～110%
周波数変動範囲(Hz): 45～65
消費電力(VA): 15以下
定格入力電圧(V): 単相2線式：AC100～240：線間電圧、単相3線式：AC100 / 200：相電圧 / 線間電圧、三相3線式：AC100～240：線間電圧※許容：定格入力電圧の85～110%
定格入力電流(A): 5/50・100・225・400・600(専用CT)※許容：定格入力電流の120%(使用CTが225Aの時のみ、110%)
定格入力電力: 5/50ACT使用時：2/20kW、100ACT使用時：40kW、225ACT使用時：90kW、400ACT使用時：160kW、600ACT使用時：240kW
定格周波数(Hz): 50/60(入力)
使用温湿度範囲: -10～55℃/25～85%RH※但し結露また氷結しないこと
保管温湿度範囲: -25～65℃/25～85%RH※但し結露また氷結しないこと
高度(m): 2000以下
環境: 過電圧カテゴリ、測定カテゴリ：Ⅱ、汚染度：2
付属品: 取扱説明書、コンプライアンスシート、電源/電圧コネクタ、通信コネクタ
外形寸法(幅W×奥行D×高さH)(mm): 約72×54×90(突起物除く)
測定項目: 積算電力量(有効/回生)、電力(有効/無効)、電流、電圧、力率、周波数
精度: 電圧：±0.5%F.S.±1digit、電流：±0.5%F.S.±1digit、電力：±1.0%F.S.±1digit(力率=1)、周波数：±0.2Hz±1digit
サンプリング周期(ms): 80(計測電圧50Hz時)、66.7(計測電圧60Hz時)
絶縁抵抗(MΩ): 電気回路一括とケース間：20以上(DC500Vメガ)、電源・電圧入力一括と通信端子・LAN一括：20以上(DC500Vメガ)
耐電圧(V/min): 電気回路一括とケース間：AC1500、電源・電圧入力一括と通信端子・LAN一括：AC1500
耐振動: 片振幅：0.1mm、加速度：15m/s²、振動数：10～150Hz 3軸方向各8min×10回掃引
耐衝撃: 150m/s² 上下、左右、前後6方向、各3回
本体質量(g): 約300
取付: DINレール取付
保護構造: IP20
適合規格: EN61010-1(IEC61010-1)、EN61010-2-030(IEC61010-2-030)、EN61326-1(IEC61326-1)
通信方式: RS-485(2線式半二重、調歩同期式)
対応プロトコル: CompoWay/F
通信速度: 1.2、2.4、4.8、9.6、19.2、38.4kbps
ストップビット長: 7、8ビット
データビット長: 1、2ビット
接続台数: 最大15回路(1台で1回路計測する場合は、15台となります)
SDカード: 【推奨SDカード】オムロン製 HMC-SD491(4GB)、HMC-SD291(2GB)、他社製の場合は産業用を推奨、【使用可能SD】SDカード(2GBまで)または、SDHC(32GBまで)※SDXCは使用不可※microSDは変換アダプタを使用、【記録頻度】SDカード出力設定した場合は1日1回SDカードに保存
内容量: 1個
