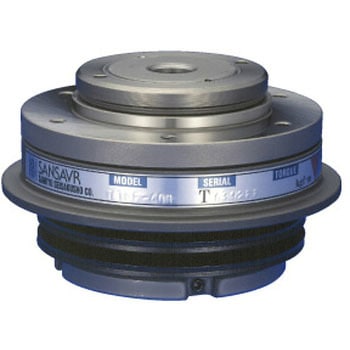

トルクリミッタ高頻度タイプ TNF series

頻繁な繰り返し作動(トルクの遮断)に対応したモデル。内部ヒステリシス損失が小さく抑えられ、高精度の遮断トルクを実現しました。

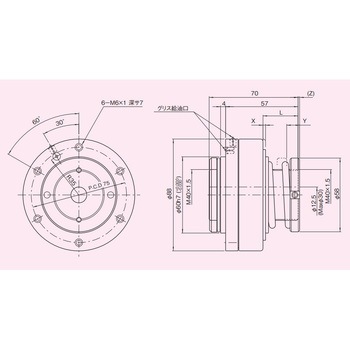

用途過負荷保護装置質量(kg)1.8 寸法L(mm)27.0 寸法X(mm)1.3 寸法Z(mm)1.9 寸法Y(mm)max9.0 トルク調整範囲(N・m)遮断：2～7 RoHS指令(10物質対応)対応内容量1個

注意

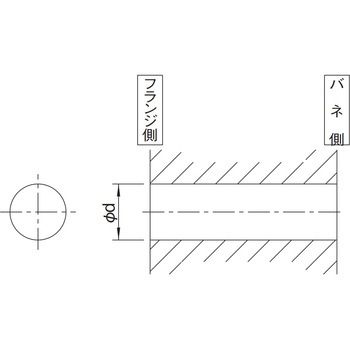

※軸穴加工付(詳細はカタログご確認)

お気に入りに追加

40件中 1～40件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 6TNF-07C-15H7 6TNF-07C-15K5J 6TNF-07C-16H7 6TNF-07C-16K5J 6TNF-07C-17K5J 6TNF-07C-18H7 6TNF-07C-18K6J 6TNF-07C-20H7 6TNF-07C-20K6J 6TNF-07C-20K7J 6TNF-07C-22H7 6TNF-07C-22K7J 6TNF-07C-24K7J 6TNF-07C-25H7 6TNF-07C-25K7J 6TNF-07C-25K8J 6TNF-07C-30H7 6TNF-07C-G162015B0 6TNF-07C-G162045 6TNF-07C-G172115B1 6TNF-07C-G172145 6TNF-07C-G182215B1 6TNF-07C-G182245 6TNF-07C-G202515B1 6TNF-07C-G202545 6TNF-07C-G222615B1 6TNF-07C-G222635 6TNF-07C-G242835 6TNF-07C-G253025 6TNF-07C-S162015B0 6TNF-07C-S162045 6TNF-07C-S172115B1 6TNF-07C-S172145 6TNF-07C-S182215B1 6TNF-07C-S182245 6TNF-07C-S202515B1 6TNF-07C-S202545 6TNF-07C-S222635 6TNF-07C-S242835 6TNF-07C-S253025	軸穴種別選択解除 A B C D E F	Φd 選択解除軸穴：15H7 軸穴：16H7 軸穴：17H7 軸穴：18H7 軸穴：20H7 軸穴：22H7 軸穴：24H7 軸穴：25H7 軸穴：30H7	No. 選択解除軸穴形状コード：06TNF-15H7 軸穴形状コード：06TNF-15K5J 軸穴形状コード：06TNF-16H7 軸穴形状コード：06TNF-16K5J 軸穴形状コード：06TNF-17K5J 軸穴形状コード：06TNF-18H7 軸穴形状コード：06TNF-18K6J 軸穴形状コード：06TNF-20H7 軸穴形状コード：06TNF-20K6J 軸穴形状コード：06TNF-20K7J 軸穴形状コード：06TNF-22H7 軸穴形状コード：06TNF-22K7J 軸穴形状コード：06TNF-24K7J 軸穴形状コード：06TNF-25H7 軸穴形状コード：06TNF-25K7J 軸穴形状コード：06TNF-25K8J 軸穴形状コード：06TNF-30H7 軸穴形状コード：06TNF-G162015B0 軸穴形状コード：06TNF-G162045 軸穴形状コード：06TNF-G172115B1 軸穴形状コード：06TNF-G172145 軸穴形状コード：06TNF-G182215B1 軸穴形状コード：06TNF-G182245 軸穴形状コード：06TNF-G202515B1 軸穴形状コード：06TNF-G202545 軸穴形状コード：06TNF-G222615B1 軸穴形状コード：06TNF-G222635 軸穴形状コード：06TNF-G242835 軸穴形状コード：06TNF-G253025 軸穴形状コード：06TNF-S162015B0 軸穴形状コード：06TNF-S162045 軸穴形状コード：06TNF-S172115B1 軸穴形状コード：06TNF-S172145 軸穴形状コード：06TNF-S182215B1 軸穴形状コード：06TNF-S182245 軸穴形状コード：06TNF-S202515B1 軸穴形状コード：06TNF-S202545 軸穴形状コード：06TNF-S222635 軸穴形状コード：06TNF-S242835 軸穴形状コード：06TNF-S253025	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
20773578	6TNF-07C-15H7	A	軸穴：15H7	軸穴形状コード：06TNF-15H7	オープン	￥85,980	￥85,980	￥94,578 （税込）	41日以内出荷返品不可
20773587	6TNF-07C-16H7	A	軸穴：16H7	軸穴形状コード：06TNF-16H7	オープン	￥85,980	￥85,980	￥94,578 （税込）	41日以内出荷返品不可
20773596	6TNF-07C-18H7	A	軸穴：18H7	軸穴形状コード：06TNF-18H7	オープン	￥85,980	￥85,980	￥94,578 （税込）	41日以内出荷返品不可
20773605	6TNF-07C-20H7	A	軸穴：20H7	軸穴形状コード：06TNF-20H7	オープン	￥85,980	￥85,980	￥94,578 （税込）	41日以内出荷返品不可
20773614	6TNF-07C-22H7	A	軸穴：22H7	軸穴形状コード：06TNF-22H7	オープン	￥85,980	￥85,980	￥94,578 （税込）	41日以内出荷返品不可
20773630	6TNF-07C-25H7	A	軸穴：25H7	軸穴形状コード：06TNF-25H7	オープン	￥85,980	￥85,980	￥94,578 （税込）	41日以内出荷返品不可
20773639	6TNF-07C-30H7	A	軸穴：30H7	軸穴形状コード：06TNF-30H7	オープン	￥85,980	￥85,980	￥94,578 （税込）	41日以内出荷返品不可
20773648	6TNF-07C-15K5J	B	軸穴：15H7	軸穴形状コード：06TNF-15K5J	オープン	￥95,980	￥95,980	￥105,578 （税込）	41日以内出荷返品不可
20773657	6TNF-07C-16K5J	B	軸穴：16H7	軸穴形状コード：06TNF-16K5J	オープン	￥95,980	￥95,980	￥105,578 （税込）	41日以内出荷返品不可
20773666	6TNF-07C-17K5J	B	軸穴：17H7	軸穴形状コード：06TNF-17K5J	オープン	￥95,980	￥95,980	￥105,578 （税込）	41日以内出荷返品不可
20773675	6TNF-07C-18K6J	B	軸穴：18H7	軸穴形状コード：06TNF-18K6J	オープン	￥95,980	￥95,980	￥105,578 （税込）	41日以内出荷返品不可
20773684	6TNF-07C-20K6J	B	軸穴：20H7	軸穴形状コード：06TNF-20K6J	オープン	￥95,980	￥95,980	￥105,578 （税込）	41日以内出荷返品不可
20773700	6TNF-07C-20K7J	B	軸穴：20H7	軸穴形状コード：06TNF-20K7J	オープン	￥95,980	￥95,980	￥105,578 （税込）	41日以内出荷返品不可
20773709	6TNF-07C-22K7J	B	軸穴：22H7	軸穴形状コード：06TNF-22K7J	オープン	￥95,980	￥95,980	￥105,578 （税込）	41日以内出荷返品不可
20773718	6TNF-07C-24K7J	B	軸穴：24H7	軸穴形状コード：06TNF-24K7J	オープン	￥95,980	￥95,980	￥105,578 （税込）	41日以内出荷返品不可
20773727	6TNF-07C-25K7J	B	軸穴：25H7	軸穴形状コード：06TNF-25K7J	オープン	￥95,980	￥95,980	￥105,578 （税込）	41日以内出荷返品不可
20773736	6TNF-07C-25K8J	B	軸穴：25H7	軸穴形状コード：06TNF-25K8J	オープン	￥95,980	￥95,980	￥105,578 （税込）	41日以内出荷返品不可
20773745	6TNF-07C-S162045	C	軸穴：16H7	軸穴形状コード：06TNF-S162045	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20773754	6TNF-07C-S172145	C	軸穴：17H7	軸穴形状コード：06TNF-S172145	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20773770	6TNF-07C-S182245	C	軸穴：18H7	軸穴形状コード：06TNF-S182245	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20773779	6TNF-07C-S202545	C	軸穴：20H7	軸穴形状コード：06TNF-S202545	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20773788	6TNF-07C-S222635	C	軸穴：22H7	軸穴形状コード：06TNF-S222635	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20773797	6TNF-07C-S242835	C	軸穴：24H7	軸穴形状コード：06TNF-S242835	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20773806	6TNF-07C-S253025	C	軸穴：25H7	軸穴形状コード：06TNF-S253025	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20773815	6TNF-07C-G162045	D	軸穴：16H7	軸穴形状コード：06TNF-G162045	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20773824	6TNF-07C-G172145	D	軸穴：17H7	軸穴形状コード：06TNF-G172145	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20773840	6TNF-07C-G182245	D	軸穴：18H7	軸穴形状コード：06TNF-G182245	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20773849	6TNF-07C-G202545	D	軸穴：20H7	軸穴形状コード：06TNF-G202545	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20773858	6TNF-07C-G222635	D	軸穴：22H7	軸穴形状コード：06TNF-G222635	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20773867	6TNF-07C-G242835	D	軸穴：24H7	軸穴形状コード：06TNF-G242835	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20773876	6TNF-07C-G253025	D	軸穴：25H7	軸穴形状コード：06TNF-G253025	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20773885	6TNF-07C-S162015B0	E	軸穴：16H7	軸穴形状コード：06TNF-S162015B0	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20773894	6TNF-07C-S172115B1	E	軸穴：17H7	軸穴形状コード：06TNF-S172115B1	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20773910	6TNF-07C-S182215B1	E	軸穴：18H7	軸穴形状コード：06TNF-S182215B1	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20773919	6TNF-07C-S202515B1	E	軸穴：20H7	軸穴形状コード：06TNF-S202515B1	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20773928	6TNF-07C-G162015B0	F	軸穴：16H7	軸穴形状コード：06TNF-G162015B0	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20773937	6TNF-07C-G172115B1	F	軸穴：17H7	軸穴形状コード：06TNF-G172115B1	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20773946	6TNF-07C-G182215B1	F	軸穴：18H7	軸穴形状コード：06TNF-G182215B1	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20773955	6TNF-07C-G202515B1	F	軸穴：20H7	軸穴形状コード：06TNF-G202515B1	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20773964	6TNF-07C-G222615B1	F	軸穴：22H7	軸穴形状コード：06TNF-G222615B1	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
