定格電圧DC45/90/180Vの電磁クラッチ・ブレーキ制御用電源装置のベーシックモデルです。入力AC100V・AC200V・AC400Vの各電圧に対応。AC100V、AC200V、AC400V、どの電圧仕様でも接続・入力するだけで、電磁クラッチ・ブレーキの動作に必要な直流電圧が得られます。半波整流・全波整流方式の電源装置。半波整流、全波整流、その他さまざまな仕様の電源装置があり、しかも小型・軽量です。接続が容易な端子台タイプで、直流切り端子付きです。水銀や鉛などの6物質について使用を禁止するEUの有害化学物質規制「RoHS指令」に適合しています。
定格電圧DC45/90/180Vの電磁クラッチ・ブレーキ全般に使用できる、小型・大容量・ワイドレンジ対応の電源装置です。ワイドな入力・出力が可能です。AC100V、AC200V、AC400V、どの電圧仕様でも接続・入力するだけで、電磁クラッチ・ブレーキの動作に必要な直流電圧が得られます。更に半波整流/全波整流の出力を、繋ぎ方の変更で対応が可能ですので、さまざまな仕様の電磁クラッチ・ブレーキをこのデンゲンソウチのみで対応することが可能です。接続が容易な端子台タイプで、入力側と出力側のみ設定した簡易型電源装置で、しかも小型・大容量です。水銀や鉛などの6物質について使用を禁止するEUの有害化学物質規制「RoHS指令」に適合しています。
適合無励磁ブレーキ
質量(kg)0.045
出力電圧DC45V/DC90V/DC180V/DC360V、(AC100V/AC200V/AC400V)
入力電圧(V)AC100/200/400
出力容量周囲温度20℃の時:1080W/AC400V(全波)、周囲温度60℃の時:900W
使用環境-20~+60℃/10~90%RH(結露無きこと)
絶縁耐圧AC2200V 50Hz 1分間
整流方式半波整流全波整流 共用
絶縁抵抗DC500Vメガにて100MΩ
出力電流周囲温度20℃の時:DC3.0A、周囲温度60℃の時:DC2.5A
1個
¥5,590
税込¥6,149
当日出荷
定格電圧DC45/90/180Vの無励磁ブレーキ用小型電源装置です。入力AC100V・AC200V・AC400Vの各電圧に対応。AC100V、AC200V、AC400V、どの電圧仕様でも接続・入力するだけで、電磁クラッチ・ブレーキの動作に必要な直流電圧が得られます。半波整流方式の電源装置。機能を限定した、小型・軽量モデルです。端子台タイプ。接続が容易な端子台タイプで、入力側と出力側のみ設定した簡易型電源装置です。水銀や鉛などの6物質について使用を禁止するEUの有害化学物質規制「RoHS指令」に適合しています。
適合無励磁ブレーキ
質量(kg)0.021
使用環境-20~+60℃
整流方式半波整流
絶縁抵抗DC500Vメガにて100MΩ
出力電流周囲温度20℃の時:DC1.0A、周囲温度60℃の時:DC0.6A
小型・軽量、高トルクです。取付方向が自由、かつ取り付けが容易です。バックラッシゼロです。
用途複写機、梱包機、分包機、自動券売機、計量包装機。
励磁電圧(V)DC24
耐熱クラスF
連結許容回転速度(min-1)50(NF)、30(NS)、100(鋸歯)
最高回転速度(min-1)1500
トルクの立ち上がり、消滅が早くバックラッシゼロです。薄型・標準バックラッシゼロ
用途バンド掛け機、動力噴霧機、木工機械、断裁機、ベンダー。
電流とトルクに比例性があり、トルクの制御特性に優れています。安定したスリップトルクを発生します。
用途放電加工機、モーター試験機、梱包機、撚線機。
電圧(V)DC24
定格電圧DC45/90/180Vの無励磁ブレーキ用小型電源装置です。入力AC100V・AC200V・AC400Vの各電圧に対応。AC100V、AC200V、AC400V、どの電圧仕様でも接続・入力するだけで、電磁クラッチ・ブレーキの動作に必要な直流電圧が得られます。悪環境での使用に対応。ケース全体を樹脂でモールドしていますので、粉塵などの雰囲気中でも使用が可能です。しかも小型・軽量です。リード線タイプ。中継接続に適したリード線入・出力タイプです。水銀や鉛などの6物質について使用を禁止するEUの有害化学物質規制「RoHS指令」に適合しています。
適合無励磁ブレーキ
絶縁抵抗(MΩ)100(DC500Vメガにて)
絶縁耐圧AC1500V 50Hz 1分間
使用環境-15~+60℃(結露無きこと)
出力電流(A)DC1.0(周囲温度20℃時)DC0.6A(周囲温度60℃時)

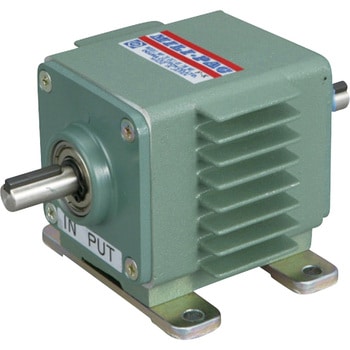

マイクロクラッチBO形・マイクロブレーキBB形を組込んだユニット(突合せ軸構造)です。
入出力軸付コンパクトユニットですから、とても使いやすく省スペースです。
形状突合せ軸形
ブレーキマイクロブレーキ
定格電圧 DC V24
クラッチマイクロクラッチ
その名のとおり超コンパクト。サイズ・性能・信頼性でも、また実績の多さでも自他ともに認める小形電磁クラッチ・ブレーキです。
小さなボディのすべてに技術がいかんなく生かされており、超小形にして高トルク、高応答にして高信頼性など小形電磁クラッチ・ブレーキのメリットをフルに発揮。
OA機器、コンピュータ関連・周辺端末機器、FA関連機器・小形精密機械など小形化と高性能を求められる機械システムに抜群の威力をお約束いたします。
超小形・軽量・高トルク。
高応答で高精度。
フェーシングはアスベストフリー。
すぐれた熱放散性。
取扱い簡単でメンテナンスフリー。
寸法a(mm)0.15
耐熱クラスB
リード線UL3398(ULスタイル)、AWG26(サイズ)
励磁電圧(V)DC24
小型・軽量です。
高トルクです。
取付方向が自由、かつ取り付けが容易です。
バックラッシゼロです。
用途複写機、梱包機、分包機、自動券売機、計量包装機
定格トルク:0.1~180kgm。電磁クラッチの取り付けをとくに簡単にしたユニット。駆動軸をカップリングで連結すればあとはリード線をつなぐだけで十分です。
ノイズフィルター(1個)とフェライトコア(2個)
BESモデル本体(別注)に使用いただくと、ノイズを低減することが可能です。
仕様ノイズフィルター(1個)とフェライトコア(2個)をBES-20-EMCの型式で別注文して頂くとノイズを低減することが可能
適合BESモデル
1個
¥9,990
税込¥10,989
7日以内出荷
定格電圧DC45/90/180Vの電磁クラッチ・ブレーキ全般に使用できる、小型・大容量の過励磁電源装置です。過励磁電源装置として使用。電源装置の定常励磁電圧と、電磁クラッチ・ブレーキの定格電圧を合わせることで、下記の効果を得ます。電磁クラッチ・ブレーキの長寿命化(約2倍)。アーマチュア吸引時間の短縮(約1/2)。弱励磁電源装置として使用。電源装置の過励磁電圧と、電磁クラッチ・ブレーキの定格電圧を合わせることで、下記の効果を得ます。低消費電力化(約1/4)。ステータ(電磁コイル)の発熱を抑える(約1/4)。アーマチュア釈放時間の短縮。接続が容易な端子台タイプで、直流切り端子付きです。水銀や鉛などの6物質について使用を禁止するEUの有害化学物質規制「RoHS指令」に適合しています。
適合無励磁ブレーキ
質量(kg)0.065
制御方式過励磁:全波整流(0.5秒間保持)、定常励磁:半波整流
使用環境-20~+60℃(結露無きこと)
絶縁耐圧AC2000V 50Hz 1分間
絶縁抵抗DC500Vメガにて100MΩ
出力電流定常励磁時周囲温度20℃の時/DC1.6A定常励磁時周囲温度60℃の時/DC1.3A
・定格電圧DC24Vの電磁クラッチ・ブレーキ制御用電源装置のベーシックモデルです。
・AC100V系とAC200V系のどちらの電圧仕様でも接続・入力するだけで、電磁クラッチ・ブレーキの動作に必要なDC24Vが得られます。
・トランスで絶縁・降圧し、全波整流した直流電圧DC24Vを出力していますので、堅牢で安全、信頼性の高い電源装置です。
・トランスと整流器をコンパクトに一体化した、非常に簡単な構造でメンテナンスが容易です。
・クラッチ・ブレーキユニットの切替え制御用にリレーを内蔵したBERモデルをラインアップ。
定格時間連続
クラッチ・ブレーキユニット(125-□-12G・121-□-20G)
・クラッチとブレーキの性能を最大限に生かした設計のユニットです。
・堅牢な構造でしかも軽量。
・取りけは簡単、長寿命です。
・125-□-12Gは、使いやすい突合せ構造の防滴型で、一般産業機械の様々な使途に適合します。
・121-□-20Gは、コンパクトな通し軸構造の開放型で、一般産業機械の様々な使途に適合します。
ダブルクラッチユニット(121-□-10G)
・クラッチ(101-□-15G)を2個、通し軸上にセットしたコンパクトな開放型ユニットです。
・多くの機能を1台で果たすことができ、しかも取付け、取扱いが容易ですので、伝達機構の簡素化がはかれます。
ダブルクラッチ・ブレーキユニット(122-□-20G)
・クラッチ(101-□-15G)を2個と、それにブレーキ(111-□-12G)をコンパクトに組合わせた他に類のないユニットです。
・高精度の位置決めや、複雑な動作などの応用制御を1台でこなします。
・取付け、取扱いは他のユニット同様に容易です。
コイル電圧(V)DC24
機械に組込みやすい、組込みのスペース幅が小さい、電磁クラッチ・ブレーキにとって重要なこれらの機能を、独特な薄形構造によって実現した製品です。
もちろん電磁クラッチ・ブレーキとしての特性、信頼性は抜群で、独創的な形状をした耐久性の高い板ばねにより高精度、高応答の確かな動作特性を実現しています。
薄形コンパクトで高性能、しかも組込みやすいと、まさに三拍子そろった好製品。
あらゆる機械のモーションコントロールに安心しておすすめできる「薄形シリーズ」です。
超薄形でコンパクト。
バックラッシュがゼロ。
耐久性が抜群の”クローバ形板ばね”。
フェーシングはアスベストフリー。
取付け簡単、取付姿勢は自在。
抜群の応答性で高精度。
定格電圧 DC V24
機種薄形電磁ブレーキ
乾式単板電磁クラッチ・ブレーキを語る時に、必ずと言っていいほど登場し、その秀でた性能と信頼性で、あらゆる分野の、あらゆる機械に圧倒的な実績を誇る製品です。
”ワーナー”の名を不動にした信頼性の高いオートギャップ装置、独特な構造により摩擦熱を速やかに外部に放散する熱放散能力、簡単な取付け方式、小形で高トルクなど機械の自動化に欠かせない基本性能をしっかり搭載。高精度なオン・オフ、過酷な高頻度運転などを、いとも簡単に実現できる最優秀電磁クラッチ・ブレーキのひとつです。
ギャップを自動調整するオートギャップ装置付。
アスベストフリーフェーシングを採用。
汎用性が高く取付けが簡単。
軸への組込みが簡単。
熱放散能力が高い。
適合電源箱:DMP-63/24A
軸径(Φmm)28
幅(mm)74
質量(kg)2.7
形式取付:ピンドライブ・内側取付形
消費電力(W)21(at75℃)
外径(Φmm)127
定格電圧 DC V24
機種ワーナーブレーキ
回転速度(r/min)空転時/制動時:4000
静摩擦トルク(Nm)55
許容仕事(J)9.2×10^8
1個
¥119,000
税込¥130,900
翌日出荷
その名のとおり超コンパクト。サイズ・性能・信頼性でも、また実績の多さでも自他ともに認める小形電磁クラッチ・ブレーキです。
小さなボディのすべてに技術がいかんなく生かされており、超小形にして高トルク、高応答にして高信頼性など小形電磁クラッチ・ブレーキのメリットをフルに発揮。
OA機器、コンピュータ関連・周辺端末機器、FA関連機器・小形精密機械など小形化と高性能を求められる機械システムに抜群の威力をお約束いたします。
超小形・軽量・高トルク。
高応答で高精度。
フェーシングはアスベストフリー。
すぐれた熱放散性。
取扱い簡単でメンテナンスフリー。
機種マイクロブレーキ
1.精度が抜群の定トルク特性
スリップ回転数に関係なく、常に安定した定トルク。
2.正確・自在な比例制御性
トルクは励磁電流と正確に比例、高精度・自在のトルク制御が可能。
3.高速回転ができる
純電磁連結・非接触系のため回転数による制約をまったく受けず機械の高速化を容易に実現。
4.寿命は半永久的
機械的な接触・摩耗部分なし。寿命は半永久的。
5.スムーズな連結、正確な反復性
電磁連結だからショックレス。高頻度動作に高い反復・再現性。
6.取付け・使用姿勢は自在。
シンプルメカ、取り付けが簡単。タテでもヨコでも取付けOK!
タイプヒステリシスブレーキ
ブレーキに無励磁作動形を用いたクラッチ・ブレーキユニットで、クラッチはワーナークラッチSFC形を、ブレーキにERS形を使用。
EP形クラッチ・ブレーキユニットと取付互換性があります。
軸径(Φmm)22
形状突合せ軸形
ブレーキ無励磁作動形パーマネントクローズブレーキ
質量(kg)15
消費電力(W)クラッチ:23、ブレーキ:13
定格電圧 DC Vクラッチ:24、ブレーキ:24
クラッチワーナークラッチ
機種クラッチ・ブレーキユニット
静摩擦トルク(Nm)クラッチ:70、ブレーキ:40
1個
¥379,000
税込¥416,900
翌日出荷

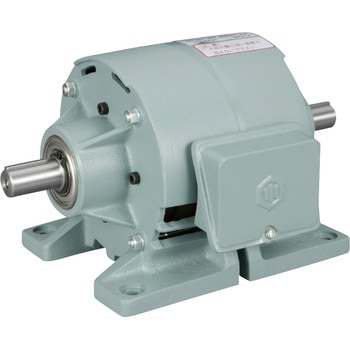

質量(kg)13
サイズ8
電流(A)0.63
電圧(V)DC24
抵抗(Ω)38
容量(W)15
トルク(N・m)動摩擦Td:11、Ts:11
耐熱クラスB
許容総仕事量(J)空隙再調整:60×106
モータ出力(kW)0.4
回転部慣性モーメント(kg・m2)3.70×10-4
アーマチュア吸引時間ta(s)C:0.023 / B:0.016
トルク立上り時間tp(s)C:0.051 / B:0.042
トルク消滅時間td(s)C:0.030 / B:0.025
1個
¥199,000
税込¥218,900
翌日出荷
1.精度が抜群の定トルク特性
スリップ回転数に関係なく、常に安定した定トルク。
2.正確・自在な比例制御性
トルクは励磁電流と正確に比例、高精度・自在のトルク制御が可能。
3.高速回転ができる
純電磁連結・非接触系のため回転数による制約をまったく受けず機械の高速化を容易に実現。
4.寿命は半永久的
機械的な接触・摩耗部分なし。寿命は半永久的。
5.スムーズな連結、正確な反復性
電磁連結だからショックレス。高頻度動作に高い反復・再現性。
6.取付け・使用姿勢は自在。
シンプルメカ、取り付けが簡単。タテでもヨコでも取付けOK!
クラッチヒステリシスクラッチ

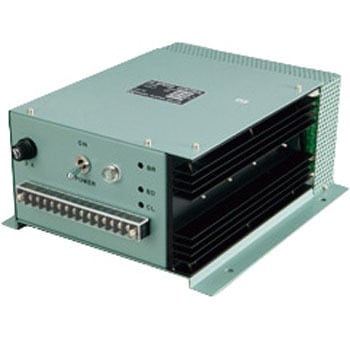

周波数(Hz)50/60
電源単相
出力電圧(V)初期値100、0~250可変式(過励磁電圧)、初期値 24、0~250可変式(定常励磁電圧)、初期値100、0~250可変式(逆励磁電圧)、PWM制御(電圧制御方式)
使用環境-10~+50℃/10~90%RH
保護機能不足電圧保護、過電圧保護、過電流保護・検出、断線検出、素子過熱保護、入力側ヒューズ(20A)
仕様クラッチ・ブレーキ:無励磁ブレーキ
質量(kg)0.065
周波数(Hz)50/60
電圧(V)AC400
定格電圧(V)クラッチ・ブレーキ:DC180(過励磁利用)、DC360(弱励磁利用)
制御方式過励磁(全波整流)0.5秒間保持後、定常励磁(半波整流)へ移行
出力電圧(V)DC360(過励磁)、DC180(定常励磁)
入力電圧(V)AC400
出力電流(A)DC1.2(DC1.0)定常励磁 時
出力容量216W(180W)定常励磁時
絶縁抵抗(MΩ)DC500Vメガにて100、AC2000V50Hz1分間
使用環境温度(℃)結露なきこと -20~+60
入力電圧範囲(V)AC80~480
1台
¥7,990
税込¥8,789
5日以内出荷
