トルクリミッタ高頻度タイプ TNF series

頻繁な繰り返し作動(トルクの遮断)に対応したモデル。内部ヒステリシス損失が小さく抑えられ、高精度の遮断トルクを実現しました。

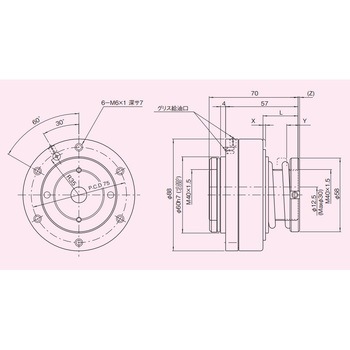

用途過負荷保護装置質量(kg)1.8 寸法L(mm)27.5 寸法X(mm)2 寸法Z(mm)1.2 寸法Y(mm)max9.8 トルク調整範囲(N・m)遮断：15～50 RoHS指令(10物質対応)対応内容量1個

注意

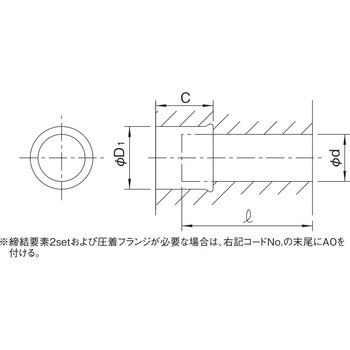

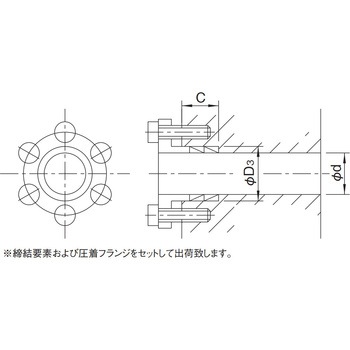

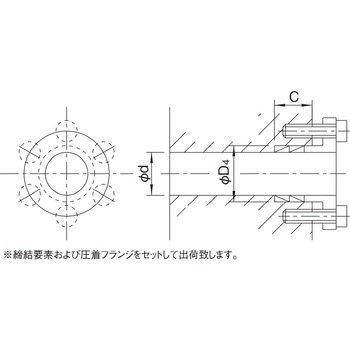

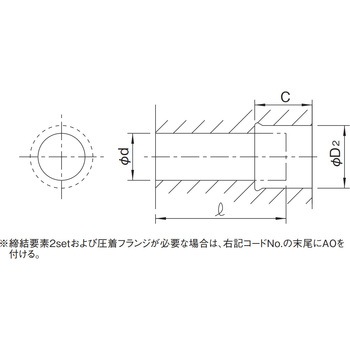

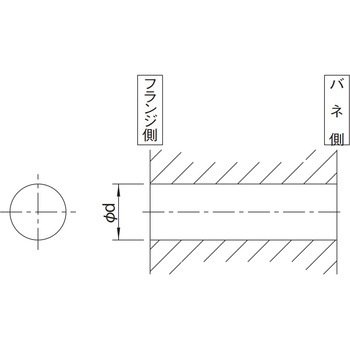

※軸穴加工付(詳細はカタログご確認)

お気に入りに追加

40件中 1～40件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 6TNF-5C-15H7 6TNF-5C-15K5J 6TNF-5C-16H7 6TNF-5C-16K5J 6TNF-5C-17K5J 6TNF-5C-18H7 6TNF-5C-18K6J 6TNF-5C-20H7 6TNF-5C-20K6J 6TNF-5C-20K7J 6TNF-5C-22H7 6TNF-5C-22K7J 6TNF-5C-24K7J 6TNF-5C-25H7 6TNF-5C-25K7J 6TNF-5C-25K8J 6TNF-5C-30H7 6TNF-5C-G162015B0 6TNF-5C-G162045 6TNF-5C-G172115B1 6TNF-5C-G172145 6TNF-5C-G182215B1 6TNF-5C-G182245 6TNF-5C-G202515B1 6TNF-5C-G202545 6TNF-5C-G222615B1 6TNF-5C-G222635 6TNF-5C-G242835 6TNF-5C-G253025 6TNF-5C-S162015B0 6TNF-5C-S162045 6TNF-5C-S172115B1 6TNF-5C-S172145 6TNF-5C-S182215B1 6TNF-5C-S182245 6TNF-5C-S202515B1 6TNF-5C-S202545 6TNF-5C-S222635 6TNF-5C-S242835 6TNF-5C-S253025	軸穴種別選択解除 A B C D E F	Φd 選択解除軸穴：15H7 軸穴：16H7 軸穴：17H7 軸穴：18H7 軸穴：20H7 軸穴：22H7 軸穴：24H7 軸穴：25H7 軸穴：30H7	No. 選択解除軸穴形状コード：06TNF-15H7 軸穴形状コード：06TNF-15K5J 軸穴形状コード：06TNF-16H7 軸穴形状コード：06TNF-16K5J 軸穴形状コード：06TNF-17K5J 軸穴形状コード：06TNF-18H7 軸穴形状コード：06TNF-18K6J 軸穴形状コード：06TNF-20H7 軸穴形状コード：06TNF-20K6J 軸穴形状コード：06TNF-20K7J 軸穴形状コード：06TNF-22H7 軸穴形状コード：06TNF-22K7J 軸穴形状コード：06TNF-24K7J 軸穴形状コード：06TNF-25H7 軸穴形状コード：06TNF-25K7J 軸穴形状コード：06TNF-25K8J 軸穴形状コード：06TNF-30H7 軸穴形状コード：06TNF-G162015B0 軸穴形状コード：06TNF-G162045 軸穴形状コード：06TNF-G172115B1 軸穴形状コード：06TNF-G172145 軸穴形状コード：06TNF-G182215B1 軸穴形状コード：06TNF-G182245 軸穴形状コード：06TNF-G202515B1 軸穴形状コード：06TNF-G202545 軸穴形状コード：06TNF-G222615B1 軸穴形状コード：06TNF-G222635 軸穴形状コード：06TNF-G242835 軸穴形状コード：06TNF-G253025 軸穴形状コード：06TNF-S162015B0 軸穴形状コード：06TNF-S162045 軸穴形状コード：06TNF-S172115B1 軸穴形状コード：06TNF-S172145 軸穴形状コード：06TNF-S182215B1 軸穴形状コード：06TNF-S182245 軸穴形状コード：06TNF-S202515B1 軸穴形状コード：06TNF-S202545 軸穴形状コード：06TNF-S222635 軸穴形状コード：06TNF-S242835 軸穴形状コード：06TNF-S253025	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
20774804	6TNF-5C-15H7	A	軸穴：15H7	軸穴形状コード：06TNF-15H7	オープン	￥85,980	￥85,980	￥94,578 （税込）	41日以内出荷返品不可
20774820	6TNF-5C-16H7	A	軸穴：16H7	軸穴形状コード：06TNF-16H7	オープン	￥85,980	￥85,980	￥94,578 （税込）	41日以内出荷返品不可
20774829	6TNF-5C-18H7	A	軸穴：18H7	軸穴形状コード：06TNF-18H7	オープン	￥85,980	￥85,980	￥94,578 （税込）	41日以内出荷返品不可
20774838	6TNF-5C-20H7	A	軸穴：20H7	軸穴形状コード：06TNF-20H7	オープン	￥85,980	￥85,980	￥94,578 （税込）	41日以内出荷返品不可
20774847	6TNF-5C-22H7	A	軸穴：22H7	軸穴形状コード：06TNF-22H7	オープン	￥85,980	￥85,980	￥94,578 （税込）	41日以内出荷返品不可
20774856	6TNF-5C-25H7	A	軸穴：25H7	軸穴形状コード：06TNF-25H7	オープン	￥85,980	￥85,980	￥94,578 （税込）	41日以内出荷返品不可
20774865	6TNF-5C-30H7	A	軸穴：30H7	軸穴形状コード：06TNF-30H7	オープン	￥85,980	￥85,980	￥94,578 （税込）	41日以内出荷返品不可
20774874	6TNF-5C-15K5J	B	軸穴：15H7	軸穴形状コード：06TNF-15K5J	オープン	￥95,980	￥95,980	￥105,578 （税込）	41日以内出荷返品不可
20774890	6TNF-5C-16K5J	B	軸穴：16H7	軸穴形状コード：06TNF-16K5J	オープン	￥95,980	￥95,980	￥105,578 （税込）	41日以内出荷返品不可
20774899	6TNF-5C-17K5J	B	軸穴：17H7	軸穴形状コード：06TNF-17K5J	オープン	￥95,980	￥95,980	￥105,578 （税込）	41日以内出荷返品不可
20774908	6TNF-5C-18K6J	B	軸穴：18H7	軸穴形状コード：06TNF-18K6J	オープン	￥95,980	￥95,980	￥105,578 （税込）	41日以内出荷返品不可
20774917	6TNF-5C-20K6J	B	軸穴：20H7	軸穴形状コード：06TNF-20K6J	オープン	￥95,980	￥95,980	￥105,578 （税込）	41日以内出荷返品不可
20774926	6TNF-5C-20K7J	B	軸穴：20H7	軸穴形状コード：06TNF-20K7J	オープン	￥95,980	￥95,980	￥105,578 （税込）	41日以内出荷返品不可
20774935	6TNF-5C-22K7J	B	軸穴：22H7	軸穴形状コード：06TNF-22K7J	オープン	￥95,980	￥95,980	￥105,578 （税込）	41日以内出荷返品不可
20774944	6TNF-5C-24K7J	B	軸穴：24H7	軸穴形状コード：06TNF-24K7J	オープン	￥95,980	￥95,980	￥105,578 （税込）	41日以内出荷返品不可
20774960	6TNF-5C-25K7J	B	軸穴：25H7	軸穴形状コード：06TNF-25K7J	オープン	￥95,980	￥95,980	￥105,578 （税込）	41日以内出荷返品不可
20774969	6TNF-5C-25K8J	B	軸穴：25H7	軸穴形状コード：06TNF-25K8J	オープン	￥95,980	￥95,980	￥105,578 （税込）	41日以内出荷返品不可
20774978	6TNF-5C-S162045	C	軸穴：16H7	軸穴形状コード：06TNF-S162045	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20774987	6TNF-5C-S172145	C	軸穴：17H7	軸穴形状コード：06TNF-S172145	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20774996	6TNF-5C-S182245	C	軸穴：18H7	軸穴形状コード：06TNF-S182245	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20775005	6TNF-5C-S202545	C	軸穴：20H7	軸穴形状コード：06TNF-S202545	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20775014	6TNF-5C-S222635	C	軸穴：22H7	軸穴形状コード：06TNF-S222635	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20775030	6TNF-5C-S242835	C	軸穴：24H7	軸穴形状コード：06TNF-S242835	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20775039	6TNF-5C-S253025	C	軸穴：25H7	軸穴形状コード：06TNF-S253025	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20775048	6TNF-5C-G162045	D	軸穴：16H7	軸穴形状コード：06TNF-G162045	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20775057	6TNF-5C-G172145	D	軸穴：17H7	軸穴形状コード：06TNF-G172145	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20775066	6TNF-5C-G182245	D	軸穴：18H7	軸穴形状コード：06TNF-G182245	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20775075	6TNF-5C-G202545	D	軸穴：20H7	軸穴形状コード：06TNF-G202545	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20775084	6TNF-5C-G222635	D	軸穴：22H7	軸穴形状コード：06TNF-G222635	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20775100	6TNF-5C-G242835	D	軸穴：24H7	軸穴形状コード：06TNF-G242835	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20775109	6TNF-5C-G253025	D	軸穴：25H7	軸穴形状コード：06TNF-G253025	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20775118	6TNF-5C-S162015B0	E	軸穴：16H7	軸穴形状コード：06TNF-S162015B0	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20775127	6TNF-5C-S172115B1	E	軸穴：17H7	軸穴形状コード：06TNF-S172115B1	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20775136	6TNF-5C-S182215B1	E	軸穴：18H7	軸穴形状コード：06TNF-S182215B1	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20775145	6TNF-5C-S202515B1	E	軸穴：20H7	軸穴形状コード：06TNF-S202515B1	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20775154	6TNF-5C-G162015B0	F	軸穴：16H7	軸穴形状コード：06TNF-G162015B0	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20775170	6TNF-5C-G172115B1	F	軸穴：17H7	軸穴形状コード：06TNF-G172115B1	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20775179	6TNF-5C-G182215B1	F	軸穴：18H7	軸穴形状コード：06TNF-G182215B1	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20775188	6TNF-5C-G202515B1	F	軸穴：20H7	軸穴形状コード：06TNF-G202515B1	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
20775197	6TNF-5C-G222615B1	F	軸穴：22H7	軸穴形状コード：06TNF-G222615B1	オープン	￥99,980	￥99,980	￥109,978 （税込）	41日以内出荷返品不可
