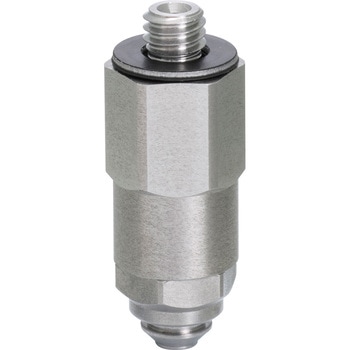

メカ式破壊機能付真空パッド パッドホルダ
1.小型・軽量ワーク吸着搬送時の確実なワーク離脱を実現。ワークの静電気、パッドゴムへの張付きをメカ的に離脱。ピン突出しで真空破壊。
2.パッドサイズは6種類を用意。パッドサイズ(mm)：Φ2.5， Φ3， Φ4， Φ6， Φ8， Φ10
3.パッド材質は4種類を用意。パッド材質：ニトリルゴム、フッ素ゴム、シリコーンゴム、導電性シリコーンゴム
- 用途
- 小型・軽量ワーク吸着搬送
- 材質
- 金属本体：特殊ステンレス(耐腐食性はSUS303相当)
- 使用温度範囲(℃)
- 0～60(凍結なきこと)
- 使用圧力範囲(MPa)
- 正圧：0.3～0.5、負圧：-1.01～-0.3
- 使用流体
- 空気
- RoHS指令(10物質対応)
- 対応
- 作動圧力(kpa)
- 破壊弁体：30、真空弁体：-30
- 内容量
- 1個
注意
※1.ピン突出し荷重は1N以下(0.2MPa使用時)ですが、接触によるワークの輪損や傷などの影響か懸念される場合は真空破壊圧力を下げ、実機にて確認の上ご使用ください。※2.製品取付けの際は下表の締付トルクを確認してください。適正なトルクで締付けない場合、作動不良、寿命の低下及び緩みの原因となる可能性があります。
