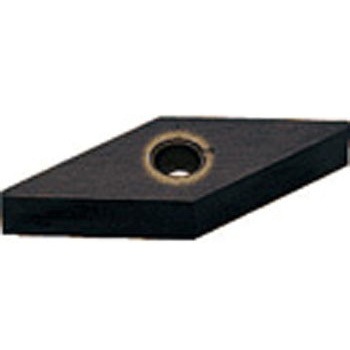

鋳鉄旋削加工用CVDコーテッド超硬材種 MC5000シリーズ (VNMA)
鋳鉄旋削用CVD材種枠を超え、セラミックス材種を凌ぐ広範囲な適用領域を可能としました。
これにより、鋳鉄部品の高速高能率加工と、切刃の信頼性向上による長寿命化で、加工費削減効果を実感いただけます。
超厚膜Al2O3:独自新技術による超厚膜Al2O3が、圧倒的な耐摩耗性を実現。MC5005に採用。
特許技術 ナノテクスチャーテクノロジー:結晶成長を最も硬い方向に制御し、かつ微細組織を維持したことで、すぐれた耐摩耗性と耐チッピング性を実現。
特許技術 TOUGH(タフ)-グリップテクノロジー:コーティング層間の密着度を極限まで上げ、はがれにくい被膜強靭化を実現。
用途
材種 MC5005：鋳鉄・ダクタイル鋳鉄の連続切削
材種 MC5015：鋳鉄・ダクタイル鋳鉄の断続切削
材質CVDコーテッド超硬材

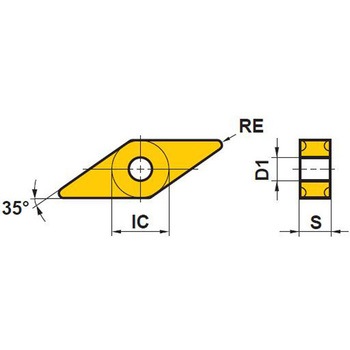

形状ひし形35°
厚さ(mm)4.76
タイプネガティブ
穴径(Φmm)3.81
勝手勝手なし
厚さ許容差(mm)±0.13
逃げ角(度)0
内接円許容差(mm)±0.05
切削領域重切削
穴の有無あり
コーナー高さ許容差(mm)±0.16
穴の形状円筒穴
ブレーカの有無なし
RoHS指令(10物質対応)対応
頂角(°)35
ブレーカ記号flat_top
等級記号M
内接円IC(mm)9.525
内容量1箱(10個)
材種 MC5015：鋳鉄・ダクタイル鋳鉄の断続切削
注意
※製品画像は代表画像です。※切れ刃や切りくずには直接素手で触らないでください。
※推奨条件の範囲内で使用し、工具交換は早めに行ってください。
※高温の切りくずが飛散したり、長く伸びた切りくずが排出されることがあります。安全カバーや保護めがねなどの保護具を使用してください。
※不水溶性切削油剤を使用する場合は、防火対策を必ず行ってください。
※インサートや部品の取付けは、付属のレンチやドライバーを用いて確実に取り付けてください。
※工具を回転して使用する場合、必ず試運転を実施し振れ、振動、異常音がないことを確認してください。
