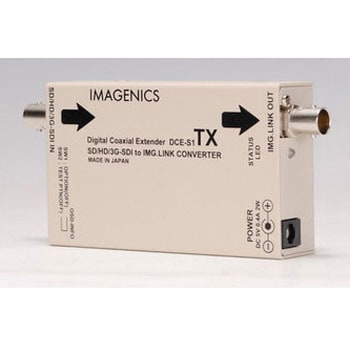

SDI信号同軸延長器・送信器
SDI信号をイメージニクス社オリジナル規格のIMG.Link信号へ変換する小型コンバータ
SD/HD/3G-SDI信号がIMG.Link信号システムへ接続可能となり、IMG.Link受信器を経由してHDMI信号として出力できます。
- 仕様
- IMG.Link信号伝送距離：L-7CHD：210m、 L-7CFB：150m、L-5CFB：110m、L-5C2V：60m、L-3CFB:60m、L-3C2V： 30m(設置環境等により距離が短くなる場合があります)
- 付属品
- AC 100 V 27 VA 50 Hz ・ 60 Hz 国内専用ACアダプタ 1台 (5 V 2.3A 出力ロック付き)、羽型アングル(汎用取り付け金具) 1 枚(本体に装着済み)
- 質量(g)
- 約250(羽根型アングルを含まない単体)、約330(羽根型アングルを含む)
- 電源(V)
- DC5/0.4A
- 消費電力(W)
- 2(最大)
- 外形寸法(幅W×高さH×奥行D)(mm)
- 60×24×100(突起物を除く本体のみ)
- 機能
- 入力SDI信号状態およびリンク状態の2色発光LED表示機能、内蔵テストパターン・トーン発生機能とオンスクリーン表示によるインフォメーション機能(RX，RS機器側へのコマンド指示による対応)、ほか。
- 入力信号
- SMPTE 125M，292M，424M，425M各規格準拠のデジタルシリアル信号 1系統 0.8 Vp-p 75 Ω BNCx1、ケーブル補償範囲(パソロジカル(チェックフィールド)信号にて)：SD-SDI信号 250 m まで(5C2V同軸ケーブルにて)、HD-SDI信号 150 m まで(5CFB同軸ケーブルにて)、3G-SDI信号 100 m まで(5CFB同軸ケーブルにて)
- 出力信号
- オリジナル再エンコード方式によるデジタルシリアル信号 1系統 1.0 Vp-p 75 Ω BNCx1、オリジナル再エンコード後の映像ビットレート 2.592 Gbps NRZI信号(固定ビットレート、音声は9.216 Mbps)、オリジナル双方向通信リンク機能
- 内容量
- 1台
