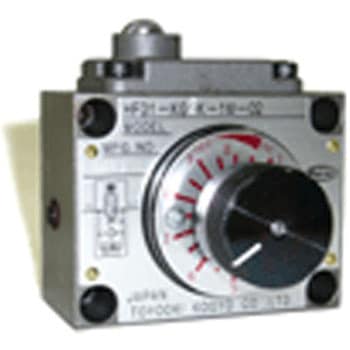

ロータリ形シャットオフ弁付2段流量調整弁 圧力・温度補償付

ロータリ形シャットオフ弁付2段流量調整弁 圧力・温度補償付 ジェイテクトフルードパワーシステム(旧豊興工業)

この弁は圧力・温度補償付流量調整弁、シャットオフ弁、チェック弁を有機的に組合せた複合弁です。
工作機械の送り動作(高速送り→中速送り→低速送り→高速戻し)を制御するときに使用します。
シャットオフ弁の切換が従来のスプール押し下げタイプからスプール回転タイプに変わりました。
OUT側(背圧)圧力が変化しても、スプール回転力が変化しませんので、ドッグの押力を軽くすることができます。
早送り→第1段送り→第2段送りの制御が容易にできますので軽量物のベッドにも利用することができます。

仕様圧力・温度補償付、ノーマルオープン、内部ドレン 取付方式ガスケット結合形 最大流量(L/min)1 最高使用圧力(MPa)7 操作方法ロータリ形 バルブ種類流量制御弁 内容量1個
関連資料: (4.24MB)
お気に入りに追加
4件中 1~4件 各品番毎の詳細は注文コードをクリックしてください
注文コード
質量(kg)
呼び
フリーフロー(L/min)
回転トルク(N・m)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
64684140 HFDF1-KG2K-1R-K1-03 5 3 第1送り:0.2~2、第2送り:0.1~1 30 1
263,710
249,800
274,780 (税込)
60日以内出荷

返品不可
64684149 HFDF1-KG8K-1R-K1-03 5 3 第1送り:0.2~8、第2送り:0.1~1 30 1
263,710
249,800
274,780 (税込)
60日以内出荷

返品不可
64684158 HFDF1-KG2K-1R-K1-04 8 4 第1送り:0.1~2、第2送り:0.1~1 50 1.3
329,770
299,800
329,780 (税込)
60日以内出荷

返品不可
64684167 HFDF1-KG8K-1R-K1-04 8 4 第1送り:0.2~8、第2送り:0.1~1 50 1.3
329,770
299,800
329,780 (税込)
60日以内出荷

返品不可
