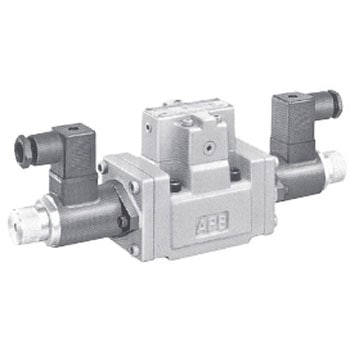

電流制御式方向・流量制御弁 06型 メータアウト制御 内部フィードバック付

この方向・流量制御弁は、ソレノイドへの入力電流を制御することによって、作動油の流れの方向と流量とを遠隔制御できます。流量は電流値に比例して無段断階に制御できます。
油圧回路の構成が簡略化できます。
06型の取付関係寸法は切換弁と同じです。したがって積層弁との共用によりカウンタバランス回路、シリンダロック回路などが簡単にしかもコンパクトに構成できます。
作動油は通常の管理で使用できます。
ソレノイドの消費電力は3.6Wと低電力です。
また負荷圧力感応形では、ポンプ圧力が負荷圧力の変化に応じて必要最小限に制御されるため、動力は大幅に節約できます。
内部フィードバック付(EHD3ー06ーF)は、絞り弁位置がフィードバック制御されていますので、ヒステリシスが高精度な制御ができます。
