リミットスイッチ Rotary LeverLSQ310-20

EN60947-5-1、IEC947-5-1
UL、CSA

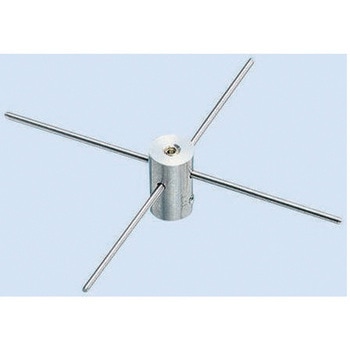

保持コンタクト、スポークアクチュエータリミットスイッチ
スポークアクチュエータスイッチは、過渡ターゲットを検出して、スイッチの位置を記憶するのに使用します。 ターゲットがスポークを通過するとスポークが90 °回転します。これによりスイッチがオンからオフに切り替わります(通常は閉回路)。別のターゲットがスポークを通過すると、スイッチがオフからオンに切り替わります。又は、ターゲットが逆方向にスポークを通過すると、スイッチがオフからオンに切り替わります。スポークは、回転後は、次に回転するまでその位置を維持します。これは、静止位置に戻る通常のリミットスイッチの動作とは異なります。このスイッチには4つの静止位置(各90 °の位置)があります。 作動位置は60 °で、この位置でスポークは次のセグメント位置まで回転します。
