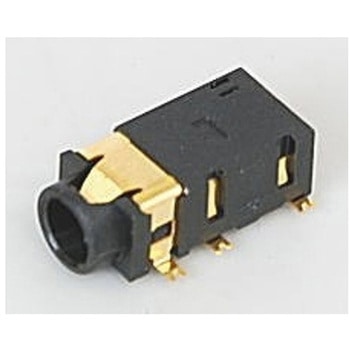

3.5Φステレオジャック面実装

□絶縁と非絶縁について
パネル取り付けタイプのRCAピンジャック、Φ3.5ジャックなどは「絶縁タイプ」および「非絶縁タイプ」に分かれます。絶縁または非絶縁とはコネクタをパネルに取り付けた場合、「コネクタのGND端子がパネルに接触するかしないか」を言います。
絶縁タイプのものはコネクタのGND端子がパネルと接続(接触)されない。
非絶縁タイプはパネルが金属性の場合、電気的に接続された状態になる。
絶縁タイプのコネクタは「GND(グランド)ループ」を作りたくない場合に用います。
※GNDループとは
配線がループ(輪)になっていることで、特にGND線のループを「GNDループ」と言います。磁束がループと鎖交するとGND線に電流が流れ、これにより電圧が生じ、これがノイズとなります。このような場合、ループを切れば磁束の鎖交によるノイズを防ぐことができます。
