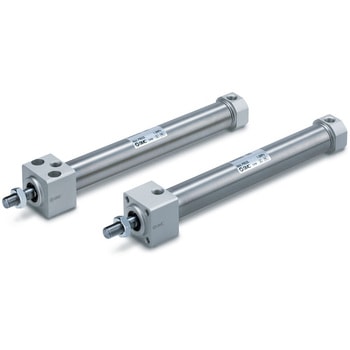

CM2R-Z Series エアシリンダ/ダイレクトマウント形：複動・片ロッド
ダイレクトマウントシリンダCM2Rシリーズは、角形ロッドカバーにより直接取付ができるシリンダです。
省スペースを実現
ブラケットなしの直接取付ですから、全長や取付ピッチが小さくてすみ、取付のためのスペースが大幅に縮小します。
取付精度・強度の向上
インローを設けて取付精度の向上をはかり、また直接取付ですから強度も増大します。
2種類の取付形式
前面取付形と底面取付形の2種類の取付形式があり、用途に合わせて選択できます。
仕様【デュアルストロークマーク】なし
取付支持形式底面取付形
形式空気圧タイプ
クッションエアクッション
使用ピストン速度(mm/s)50～1000
最高使用圧力(MPa)1
作動方式複動片ロッド
機能【許容運動エネルギー】0.78(有効クッション長さ11.0mm)
チューブ内径(Φmm)25
保証耐圧力(MPa)1.5MPa
最低使用圧力(MPa)0.05
周囲温度および使用流体温度(℃)‐10～+60(ただし凍結なきこと)
給油不要(無給油)
ストローク長さの許容差0～+1.4mm
RoHS指令(10物質対応)対応
シリンダストローク(mm)420
オートスイッチ追記号2ヶ付
ロッド先端形状おねじ
ロッド先端金具なし
オーダーメイド仕様標準
オートスイッチ有無有接点オートスイッチ， グロメット， ランプ付， 2線式， 横取出， リード線0.5m， 適用電圧：DC24V，AC100V
内容量1個
