5軸マシンバイス
センタリングクランプ：センタリング精度±0.02、繰り返し位置決め精度±0.01
ワークサイズに柔軟に対応：ワークサイズ変更時もハンドル操作で対応、口金の組み替えで口開きの増大化が可能、組み替え時の再現性も高精度
確実なクランプ：ワーク下部を平行に強力クランプ、グリップ爪がワークに食い込むことで高い保持力が出せます。
- 材質
- 本体：S50C 口金：SCM440
- 全長(mm)
- 230
- 質量(kg)
- 9.3

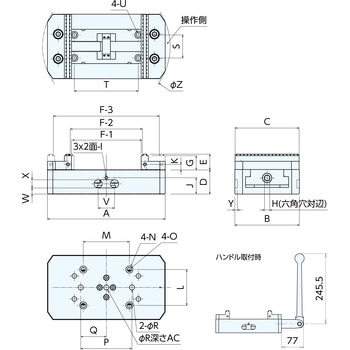

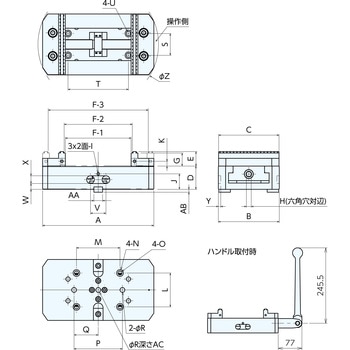

- 寸法L(mm)
- 70
- 寸法H(mm)
- 10
- 寸法A(mm)
- 230
- 寸法S(mm)
- 45
- 寸法D(mm)
- 48
- 寸法E(mm)
- 30
- 表面処理
- 本体：黒染め処理(四三酸化鉄被膜)、口金：黒染め処理(四三酸化鉄被膜)
- 寸法B(mm)
- 126
- 寸法C(mm)
- 125
- 寸法T(mm)
- 125
- 寸法W(mm)
- 12
- 寸法Z(mm)
- 249.2
- 寸法Y(mm)
- 5
- 寸法M(mm)
- 90
- 寸法N(mm)
- Φ14座グリ 深さ3
- 寸法O(mm)
- M10
- 寸法I(mm)
- M6
- 寸法J(mm)
- 32
- 寸法G(mm)
- 27
- 寸法K(mm)
- 10
- 寸法U(mm)
- Φ9キリΦ14座ぐり深さ8.6
- 寸法V(mm)
- 32
- トルク(N・m)
- 120
- 熱処理
- 本体：調質(HRC25)、口金：全体焼入れ(HRC53)
- 寸法x(mm)
- 16
- 寸法AC(mm)
- 6.5
- RoHS指令(10物質対応)
- 対応
- 締付力(kN)
- 25
- 寸法F-1(mm)
- 0～132
- 寸法F-2(mm)
- 7～139
- 寸法F-3(mm)
- 83～205
- 内容量
- 1個
