スペイシャルフィルター

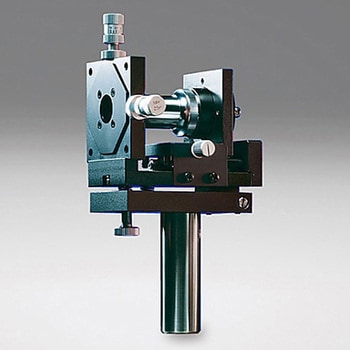

スペイシャルフィルターはレーザの歪んだ波面やノイズを取り除き、きれいな球面波でビーム発散させる光学機器です。そのスペイシャルフィルターの機構に傾斜機能を付加したホルダーです。レーザが水平に設置されていない光学系や入射ビームが傾斜している場合に有効です。対物レンズには集光点位置を調整するネジ式の直動ステージ、ピンホールは面内の位置を調整する十字動ホルダーが備わっており、レーザのスポット光をピンホールの穴に通すことができます。収差の小さいアクロマートレンズと組合わせることで、大きなビーム径の平面波を得ることができます。安定性を重視したスペイシャルフィルター(SFB)もご用意しています。※対物レンズとピンホールの調整後に、傾斜調整を動かすと、ピンホールを通過する光がなくなり、再調整が必要になります。※ピンホールは刻印されていない面をネジリング側にして固定してください。逆側に止めると、対物レンズとピンホールが干渉して調整に必要な移動量が十分に確保できなくなることがあります。
