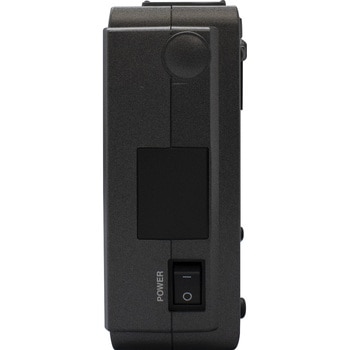

GL860

GL840シリーズ後継機(※端子はオプション品になります。)

外部出力

アラーム出力(4ch)
出力形式：オープンコレクタ出力(5Vプルアップ抵抗10kΩ)

外部入力

トリガ入力(1ch)または外部サンプリング入力(1ch)、ロジック入力4chまたはパルス入力(4ch)
入力電圧範囲：0～+24V(片線接地入力)
入力信号：無電圧接点(a接点、b接点、NO、NC)、オープンコレクタ、電圧入力

仕様入力チャンネル：4種類から選べる端子を組合わせてアナログ入力20ch～200ch 寸法(mm)B-563装着時(240×158×52.5(突起部含まず))、B-565装着時(240×166×52.5(突起部含まず))、スクリューレス端子装着時(240×158×52.5(突起部含まず)) 測定範囲電圧：20・50・100・200・500mV・1・2・5・10・20・50V・100V・1-5V/F.S.・温度：熱電対(K， J， E， T， R， S， B， N， C (旧W：WRe5-26))・測温抵抗体(Pt100， JPt100， Pt1000(IEC751) (温度レンジ：100℃、500℃、2000℃)・湿度：0～100%(専用湿度センサB-530必要) 質量(g)B-563装着時1010、B-565装着時1035、スクリューレス端子装着時1010 電源駆動：ACアダプタ(AC100～240V / 50～60Hz)、DC入力(DC8.5～24V(オプション：B-514必要))、バッテリパック(DC7.2V(2875mAh)2個まで搭載可能(※オプション品)) 機能トリガ・アラーム機能、演算、データ保存機能、データバックアップ機能、チェックサム機能、収録機能、スケーリング機能、収録中機能、Modbus対応、通信機能(USB、有線LAN、無線LAN※オプションB-568が必要) メモリー本体：(内蔵)約8GB、(データ保存形式)GBD、CSV 表示器7インチTFTカラー液晶ディスプレイ(WVGA：800×480ドット) サンプリング5ms～1h(5～50msは電圧のみ、サンプリング周期によりch制限あり) 消費電力(VA)38VA以下(ACアダプタ使用、LCD ON時、バッテリパック充電時、AC100V) 使用環境温度(℃)0～45(バッテリ駆動時0～40/充電時15～35) 表示内容アナログ波形・測定中の過去データ表示・デジタル値・分割表示、アラーム履歴使用環境湿度(%)5～85RH RoHS指令(10物質対応)対応アナログ入力M3ねじ式端子(B-563/B-565)、スクリューレス端子(B-563SL/B-563SL-30) 内容量1台
