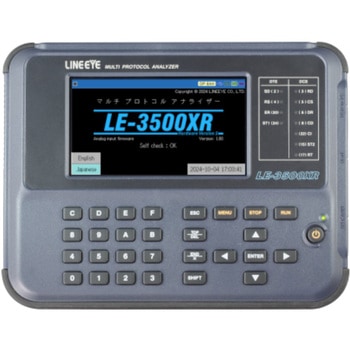

マルチプロトコルアナライザー

オンラインモニター、シミュレーション、ビットエラーレイトテストが可能なプロトコルアナライザー。タッチパネル付きカラー液晶を搭載。付属キャリングバッグで持ち運べ、パソコンなどを使わず、これ1台で通信の計測テストが可能。RS-232C、RS-422/485、TTL(1.8V～5V信号)の通信計測ポートを標準装備。ASYNC(UART)、HDLC、I2C、SPI、Modbusまでマルチプロトコルに対応。車載通信CAN、LINやレガシー通信X.20/21、RS-449、V.35などにもオプションの追加で対応可能。対応通信速度2Mbps。複雑な通信シーケンスを実行できるPROGRAMモード装備。モニターした通信を再現できるBUFFERモード装備。100Mバイトのバッファメモリーを内蔵。通信ログをSDHCカードやUSBメモリーに連続自動保存できるオートセーブ機能(最大32GB)。分解能50nSのロジアナ機能やRS-232C/TTLの信号振幅レベル測定機能。パソコン連携・Wi-Fi接続リモートコントロール対応。別売アナログポッドの追加でアナログロガーにもなる。
