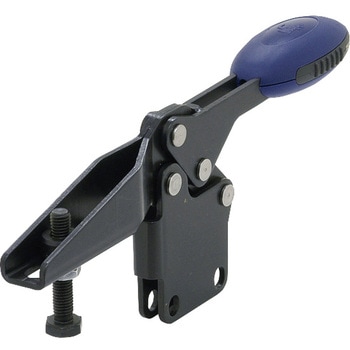

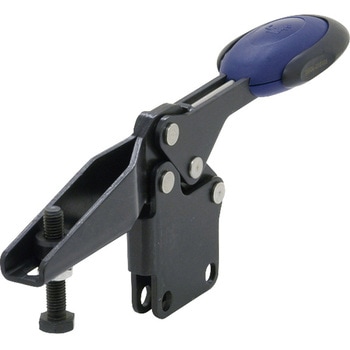

トグルクランプ セーフティロック付トグルクランプ、トグルクランプ TCDHSL・TCDHS TCDHS06160
・操作性に優れたグリップ付きレバー。・セーフティロック付きタイプは、クランプ位置でロックが機能する仕様で、ロックを解除するには、グリップカバーをスライドさせ、レバーを操作しますので、接触等によるクランプ解除の心配がありません。・クランプ部の六角ボルト頭部の識別表示マークが突出している場合があります。必要に応じて、表示マークを除去願います。・RoHS指令適合製品です。
- L
- 186.8
- H
- 74.2
- タイプ
- フェノール樹脂製
- L1
- 60.5
- L2
- 39
- L3
- 6.5
- H2
- 5.5
- H1
- 71
- 許容荷重(N)
- 【(裏面から)F1】1350【(裏面から)F2】1900
- M
- M6×1-35L
- RoHS指令(10物質対応)
- 対応
- レバー荷重(N)
- 160
- クランプ力(N)
- 【F3】720【F4】1200
- クランプ高さ(mm)
- 37
- 可動範囲(°)
- 【アーム】87【レバー】68
- 内容量
- 1個
