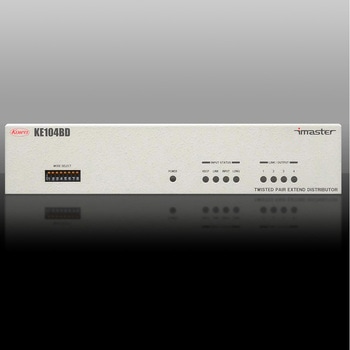

DVI/HDMI用4K対応ツイストペアケーブル延長受信・送信4分配器
4K/60Hz(4:2:0 8bit)、4K/30Hz(4:4:4 8bit)の4K信号まで延長可能なHDBaseTに対応したDVI/HDMI受信・分配延長器です。
受信したHDBaseTを4分配延長できるデージーチェーン接続が可能で、映像信号の他、100MbpsまでのLAN信号、38，400bpsまでのRS-232C信号を、同時出力できるツイストペアケーブル分配延長器です。また、HDCPRev1.4/2.2に対応しております。
DVI/HDMI、RS-232C信号、100MbpsまでのLAN信号を延長可能
最長150mまでの延長に対応
HDCP1.4/2.2に対応
HDBaseTに対応したLANインターフェースを実装。全ポートの接続機器と100Mbpsで通信可能
- 仕様
- 【ピクセルクロック】25～297MHz
- 質量(kg)
- 1.4(専用ACアダプタを含まず)
- 規格
- 【DVI】Rev.1.0シングルリンク UXGA/WUXGA(Reduced Blanking)までの解像度に対応【HDCP】Rev.1.4/2.2【RS-232C】38，400bps以下の通信に対応
- 消費電力(W)
- 30
- 外形寸法(幅W×奥行D×高さH)(mm)
- 210×200×44(コネクタ等突起物を含まず)
- 電源電圧(V)
- DC12(専用ACアダプタ付属)
- 入力信号
- CAT5 D.IN:1系統(メーカー製ツイストペアケーブル送信器に接続します)(HDBaseT・DIGITAL LINK対応)
- 使用温湿度範囲
- 温度：0～40℃、相対湿度：20～80% (結露しないこと)
- 出力信号
- CAT5 D. OUT:4分配(メーカー製ツイストペアケーブル受信器に接続します)(HDBaseT・DIGITAL LINK対応)
- コネクタ
- RJ-45
- RoHS指令(10物質対応)
- 対応
- 入出力信号
- LAN:1系統
- HDMI規格
- DeepColor、3D対応 CEC、ARC、HEC 非対応 480p～4K/30Hz RGB/YCbCr 4:4:4 8bit、4K/60Hz YCbCr 4:2:0 8bit
- 総延長距離(m)
- 70m(4K×2K 通常モード、CAT5e(STP)ケーブル使用時)、100m(4K×2K 通常モード、CAT6Aケーブル使用時) 100m(1080p、WUXGA(Reduced Blanking)、UXGA 通常モード、CAT5e(STP)/CAT6(UTP)ケーブル使用時)、150m(1080p/60Hz 8bit以下 長距離モード、CAT5e(STP)/CAT6(UTP)ケーブル使用時)
- LAN
- 通信速度 10/100Mbps、Auto MDI/MDI-Xに対応
- 内容量
- 1台
注意
※最大延長距離は使用ケーブルや環境によって変わりますので、保証するものではありません。また、CAT5e(UTP)ケーブルでの動作保証はできません。推奨ケーブルをご使用ください。切替器/分配器/コンバーター の新着商品
