屋外向け商品WPシリーズ FRLコンビネーションユニット NPTねじ オートドレン(NOタイプ)CW8000-□N-W-Fシリーズ
屋外で安心、安全に使用いただける屋外向け商品WPシリーズのF.R.Lのコンビネーションです。
フィルタ・レギュレータ・ルブリケータ等の各機器の主要寸法をコンパクトに統一したモジュール設計で、手配、組付、漏れ検査など工数の削減に寄与します。

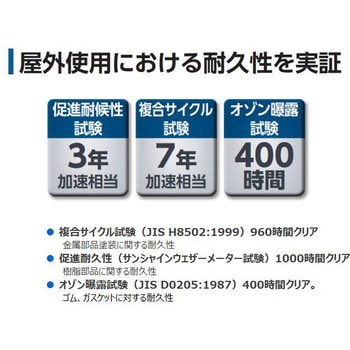

屋外想定試験である促進対候性試験を1000時間(3年加速相当)、複合サイクル試験を960時間(7年加速相当)、オゾン暴露試験を400時間、クリアしました。

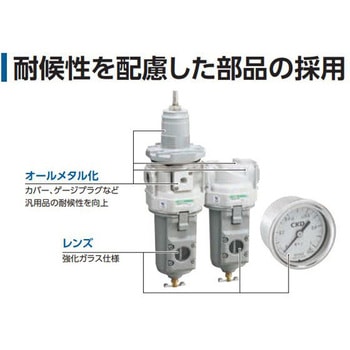

汎用品の樹脂部品であるカバーやゲージプラグをオールメタル化、レンズを強化ガラス仕様とし、耐候性を向上しました。

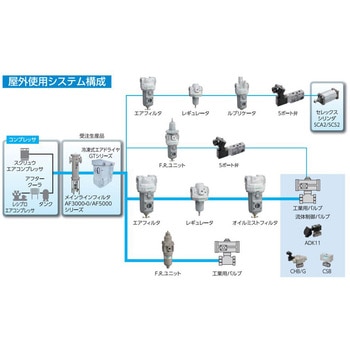

様々な屋外機器を用意しており、システムとして提案が可能です。
用途
屋外でのご使用に
周囲温度が低い環境での使用に
最高使用圧力(MPa)1
貯油量(cm3)170(MAX360)
使用流体圧縮空気
設定圧力(MPa)0.05～0.85
保証期間納入後1年間
流体温度(℃)5～60
耐圧力(MPa)1.5
使用油タービン油1種ISO VG32(スピンドル油は使用不可)
周囲温度(℃)-10～60
ドレン貯容量(cm3)80
最小滴下流量(L/min)(ANR)65

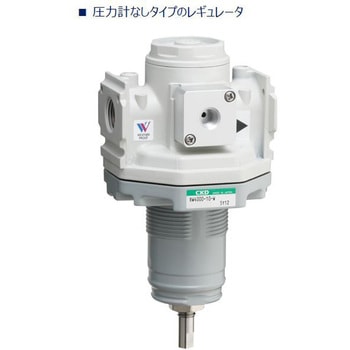

圧力計添付なし
リリーフリリーフ機構付
内容量1台
周囲温度が低い環境での使用に
注意
※使用コンプレッサは 0.75kw{90l/min〔ANR〕}以上でご使用ください。※使用圧力は 0.1MPa 以上でご使用ください。(0.1MPa 上昇まで初期発生ドレンとともにエアパージします。)
※オートドレンの使用条件については、メーカーカタログを参照ください。
※ルブリケータの最少滴下流量は、設定圧力0.5MPaにおいて毎分5滴のタービン油が滴下する流量です。
※Gねじ、NPTねじを選択した場合、IN、OUT、ゲージポート、ドレン排出口(メタルボウルのオートドレン付)が対象となります。
