エアフィルタとは、空気中にあるごみや塵などを取り除いてくれる部品のことです。空圧補器などで使用されており、様々なタイプのエアフィルタが存在します。取り付けが簡単なワンタッチタイプなものや、0.01μmのエレメントで限りなく小さな油分やごみを除去してくれるものもあるのが特徴。カートリッジ式のものはメンテナンスも容易。ミニタイプのものもあります。
動画あり
圧縮空気のドレン除去が可能です。セミオートドレンタイプなのでドレン排出も簡単。圧力が掛かっていないときは自動でドレンが排出されますます。圧力が掛かっていると手動でドレンの排出が可能になります。
用途圧縮空気中に含まれる5μm以上の固形異物とドレンの除去が可能です。
最高使用圧力(MPa)1
材質ブラケット：アルミ合金、本体：スチール
材質(本体)アルミ合金
取付方式ブラケット
使用温度範囲(℃)5〜60
ねじの種類PT
フィルターセミオートドレン
使用流体圧縮空気
保証耐圧力(MPa)1.2
ドレン排出部接続口径(Rc)1/8
材質(ボウル)ポリカーボネート
最低使用圧力(MPa)0.2(入口側)
設定圧力範囲(MPa)0.05〜0.85(出口側)
材質(フタ)ポリアセタール
水分除去率(%)82
圧力計接続口径Rc1/8
ろ過度(μm)5
フィルタドレン貯留量(mL)80
材質(ボールガード)亜鉛合金
設定圧力単位MPa
ドレンコックオート
フィルタドレン排出口ドレンコック付
- エアフィルタ
動画あり
コンプレッサーからの圧縮空気の水取りに便利です。オートドレンタイプなので水抜き作業も不要です。
ろ過度(μm)5
ドレン排出部接続口径(Rc)1/8
ねじの種類PT
オートドレン仕様オートドレンN.O
仕様オートドレンN.O
付属品ブラケット
材質(本体)アルミ合金
取付方式ブラケット付
使用温度範囲(℃)5〜60
最高使用圧力(MPa)1
使用流体圧縮空気
保証耐圧力(MPa)1.2
材質(ボウル)ポリカーボネート
最低使用圧力(MPa)0.2(入口側)
フィルタドレン貯留量(mL)80
材質(ボールガード)亜鉛合金
設定圧力単位MPa
ドレンコックオート
フィルタドレン排出口ドレンコック付
- エアフィルタ
CADデータあり
付属品ボウルガード
タイプ白色タイプ
使用温度範囲(℃)5〜60
最高使用圧力(MPa)1
ねじの種類Rc
使用流体圧縮空気
ドレン排出フィルタ、手動付オートドレン(NOタイプ)
流れ方向左→右
- エアフィルタ
動画あり
エアーツールへの水分の流入を防いで錆を防止します。
透明ボディなので中のドレンが確認でき、プッシュ弁を押せば水抜き可能で繰り返し使用できます。
用途水分除去にご利用頂けます。
取付ねじPF(G)1/4
全長(mm)88
ねじの種類PF(G)
耐圧(MPa)0.62
- エアフィルタ
1個
￥1,290
税込￥1,419
当日出荷
- エアフィルタ
大容量ねじ込みシリーズ
ろ過度(μm)40
ねじの種類Rc
全長(mm)176
質量(g)450
取付方式ブラケット別売
使用圧力(MPa)0.05〜1
使用流体空気
耐圧力(MPa)1.5
周囲温度(℃)5〜60
設定圧力単位MPa
ドレンコックマニュアル
フィルタドレン排出口ドレンコック付
- エアフィルタ
CADデータあり
5μmエレメントながら少ない圧力損失。クリックオンボウルでボウルはワンタッチ着脱
ろ過度(μm)5
ねじの種類Rc
ドレン排出手動ドレン
取付方式ブラケットなし
最高使用圧力(MPa)0.93
使用流体空気
保証耐圧力(MPa)1.47
材質(ボウル)ポリカーボネート
周囲温度および使用流体温度(℃)5〜60
設定圧力単位MPa
フィルタドレン排出口ドレンコック付
- エアフィルタ
CADデータあり
作業性向上
エレメントとケースの一体化により手元でのエレメント交換が可能と
なりました。
メンテナンススペース削減 最大46%減
視認性&安全性向上
透明ケースガードでケース全周を覆いました。
ろ過度(μm)5
ボディサイズ30
- エアフィルタ
ツールの手元に取り付けて、コンプレッサーや管内の水分/汚れを取り除きます。エアーツールに取り付けて、コンプレッサーからの水分/汚れを除去する簡易型のエアーフィルターです。エアーツールのサビ、汚れによる作動不良を防ぎます。
用途エアー配管中の水分、ほこり除去。
管接続口径(取入口)おねじ1/4・(吐出口)めねじ1/4
仕様2MF
付属品ニップルPT1/4×PF1/4オネジ(R1/4×G1/4)・プラグPF1/4メネジ(G1/4)
最高使用圧力(MPa)0.7
ねじの種類G
使用流体空気
- エアフィルタ
1個
￥2,190
税込￥2,409
当日出荷
CADデータあり
作業性向上
エレメントとケースの一体化により手元でのエレメント交換が可能となりました。
メンテナンススペース削減 最大46%減
視認性&安全性向上
透明ケースガードでケース全周を覆いました。
ろ過度(μm)5
ボディサイズ20
- エアフィルタ
5μmエレメントながら少ない圧力損失。クリックオンボウルでボウルはワンタッチ着脱
ろ過度(μm)5
ねじの種類Rc
取付方式ブラケットなし
最高使用圧力(MPa)0.93
使用流体空気
保証耐圧力(MPa)1.47
材質(ボウル)ポリカーボネート
装備オートドレン式ドレンコック、ボウルガード
周囲温度および使用流体温度(℃)5〜60
設定圧力単位MPa
ドレンコックオート
フィルタドレン排出口ドレンコック付
- エアフィルタ
CADデータあり
サイクロン効果で水滴やダストを効率的に除去、圧縮空気を清浄に。
ボウル、エレメントがワンタッチで簡単に脱着でき保守も容易。
全長(mm)92
質量(kg)0.1
最高使用圧力(MPa)1.0
保証耐圧力(MPa)1.5
流体温度(℃)5〜65
ろ過度(μm)5
- エアフィルタ
CADデータあり
こんなお得な商品も！
エアフィルタ
モノタロウ
￥1,590
税込￥1,749
付属品ボウルガード
タイプ白色タイプ
最高使用圧力(MPa)1
ねじの種類Rc
使用流体圧縮空気
ドレン排出手動ドレンコック付
周囲温度および使用流体温度(℃)5〜60
流れ方向左→右
- エアフィルタ
遠心分離により圧縮空気中の水分、ゴミを除去します。40ミクロンまでのゴミを除去します。コンパクトなミニタイプです。
用途圧縮空気中の水分(液状)とゴミ等の粒子を除去し、空気の質を高めて、空気圧機器を保護します。
最高使用圧力(MPa)1
最大流量(L/min)400
トラスコ品番254-9581
質量(kg)0.2
高さ(mm)100
取付方式ブラケット付
管接続口径1/4
ねじの種類Rc
使用流体空気
材質(ボウル)ポリカーボネート
ろ過度(μm)40
設定圧力単位MPa
ドレンコックマニュアル
フィルタドレン排出口ドレンコック付
- エアフィルタ
1台
￥2,190
税込￥2,409
当日出荷
コンパクトシリーズ
ろ過度(μm)40
管接続口径Rc1/4
ねじの種類Rc
トラスコ品番103-4278
全長(mm)102.5
質量(g)140
取付方式取付オプションなし
使用圧力(MPa)0〜1
使用流体空気
耐圧力(MPa)1.5
流量(m3/min)0.39(一次圧力0.7MPa時に差圧が0.03MPaの時)
周囲温度(℃)5〜60
設定圧力単位MPa
- エアフィルタ
1個
￥2,390
税込￥2,629
当日出荷
CADデータあり
ろ過度(μm)5
ドレン排出手動コック付NOオートドレン
最高使用圧力(MPa)1
使用流体圧縮空気
保証耐圧力(MPa)1.5
流体温度(℃)5〜65
材質(ボウル)ポリカーボネイト
エレメント(μm)5
最低動作圧力(MPa)0.1
- エアフィルタ
CADデータあり
- エアフィルタ
0.01μmエレメントで、微細なゴミ・油分を除去、機器をトラブルから守ります。
クリックオンボウルでボウルはワンタッチ着脱。
カートリッジ式エレメントで、メンテナンスが容易。
最高使用圧力(MPa)0.93
取付方式ブラケットなし
ねじの種類Rc
使用流体空気
保証耐圧力(MPa)1.47
材質(ボウル)ポリカーボネート
周囲温度および使用流体温度(℃)5〜60
ろ過度(μm)0.01
捕集効率(%)99.9999
設定圧力単位MPa
フィルタドレン排出口ドレンコック付
- エアフィルタ
CADデータあり
計測・計測等、油を嫌い回路に最適
流れ方向左→右
ねじの種類Rc
使用温度範囲(℃)5〜60
使用圧力範囲(MPa)0.1〜1.0
使用流体圧縮空気
保証耐圧力(MPa)1.5
標準装備品ボウルガード
二次側油分濃度(mg/m3)0.01以下
マントル(エレメント)交換1年(6000時間)又は圧力降下0.1MPa
- エアフィルタ
空気中の水分やごみを除き清らかな空気を供給します。
液体レベルを色の変わるサイトグラスで表示。
使用圧力(MPa)0.05〜1
全長(mm)170
質量(g)600
取付方式ブラケット別売
ねじの種類Rc
使用流体空気
耐圧力(MPa)1.5
ろ過度(μm)5
周囲温度(℃)5〜60
設定圧力単位MPa
ドレンコックマニュアル
フィルタドレン排出口ドレンコック付
- エアフィルタ
フィルターが綿でできており、何千という小さな渦巻き現象が発生します。
その時に空気の速度が何十倍にも加速され渦巻きの中心が竜巻と同じ真空状態になります。
第一フィルターで除去されなかった水滴もここで気化され機器に悪影響を与えない気体になります。
小さな不純物、油滴もここで除去されます
用途綿でできているフィルター(M-105用)
質量(g)112
固形粒子除去(μm)5
- エアフィルタ
1個
￥5,990
税込￥6,589
4日以内出荷
大容量ねじ込みシリーズ
ろ過度(μm)40
ねじの種類Rc
全長(mm)232
質量(g)1200
取付方式取付オプションなし
使用圧力(MPa)0〜1
使用流体空気
耐圧力(MPa)1.5
周囲温度(℃)5〜60
設定圧力単位MPa
ドレンコックマニュアル
フィルタドレン排出口ドレンコック付
- エアフィルタ
接続口径入口G1/4、出口RC1/4
幅(mm)41
全長(mm)89
質量(g)106
使用圧力範囲(MPa)0.7〜1
最高使用圧力(MPa)1
ねじの種類G、Rc
耐圧力(MPa)1.5
- エアフィルタ
1個
￥1,690
税込￥1,859
当日出荷
CADデータあり
ダストや水滴を効率的に除去
ろ過度(μm)5
流れ方向左→右
ねじの種類Rc
最高使用圧力(MPa)1
使用流体圧縮空気
保証耐圧力(MPa)1.5
周囲温度および使用流体温度(℃)5〜60
標準装備品ボウルガード
- エアフィルタ
CADデータあり
全長(mm)253.5
付属品ボウルガード
最高使用圧力(MPa)1
ねじの種類Rc
本体質量(kg)2.2
使用流体圧縮空気
保証耐圧力(MPa)1.5
流体温度(℃)5〜65
ドレン排出フレキシブルドレン
材質(ボウル)ポリカーボネイト
エレメント(μm)5
ろ過度(μm)5
- エアフィルタ
- エアフィルタ
0.3μmエレメントで、ゴミ・油分を除去。
クリックオンボウルでボウルはワンタッチ着脱。
カートリッジ式エレメントで、メンテナンスが容易。
ろ過度(μm)0.3
ねじの種類Rc
取付方式ブラケットなし
最高使用圧力(MPa)0.93
使用流体空気
保証耐圧力(MPa)1.47
材質(ボウル)ポリカーボネート
装備スクリュー式ドレンコック、ボウルガード
周囲温度および使用流体温度(℃)5〜60
捕集効率(%)99.9
設定圧力単位MPa
ドレンコックスクリュー式
フィルタドレン排出口ドレンコック付
- エアフィルタ
空気中の水滴やゴミを取り除き、清浄な空気を供給します。
ろ過度(μm)5
使用圧力(MPa)0.93
仕様ブラケット付
ねじの種類Rc
使用流体空気
設定圧力(MPa)0.5〜0.85
流体温度(℃)5〜60
ドレン排出手動排出弁付
- エアフィルタ
空気圧機器をトラブルから守るために各種フィルタ、空気の清浄化と調圧による力のコントロールを実現。0.01μmエレメントで微細なゴミや油分を除去。ボウルはワンタッチ着脱可能。カートリッジ式エレメントでメンテナンス容易。
仕様エレメント
- エアフィルタ
1個
￥2,790
税込￥3,069
当日出荷
CADデータあり
・作業性向上
エレメントとケースの一体化により手元でのエレメント交換が可能と
なりました。
・メンテナンススペース削減 最大46%減
・視認性&安全性向上
透明ケースガードでケース全周を覆いました。
- エアフィルタ
0.3μmエレメントで、ゴミ・油分を除去。
クリックオンボウルでボウルはワンタッチ着脱。
カートリッジ式エレメントで、メンテナンスが容易。
最高使用圧力(MPa)0.93
取付方式ブラケットなし
ねじの種類Rc
使用流体空気
保証耐圧力(MPa)1.47
材質(ボウル)ポリカーボネート
周囲温度および使用流体温度(℃)5〜60
ろ過度(μm)0.3
捕集効率(%)99.9
設定圧力単位MPa
フィルタドレン排出口ドレンコック付
- エアフィルタ

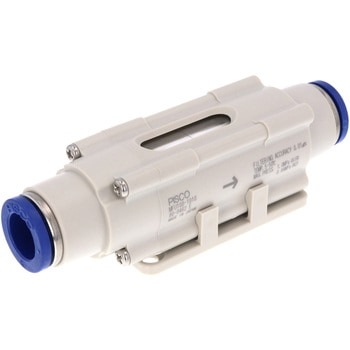

取り付けが簡単なワンタッチ継手タイプです。高ろ過精度・高流量を実現します。
最高使用圧力(MPa)0.8
処理空気量(L/min(ANR))50〜70
材質継手/PBT・ステンレス(SUS301)、Oリング/NBR、中空糸膜/PP(ポリプロピレン)、ケース/PC(ポリカーボネート)
使用流体空気/窒素
ろ過度(μm)0.01
設定圧力単位MPa
- エアフィルタ
