CADデータあり
圧力表記が見やすい機器です。

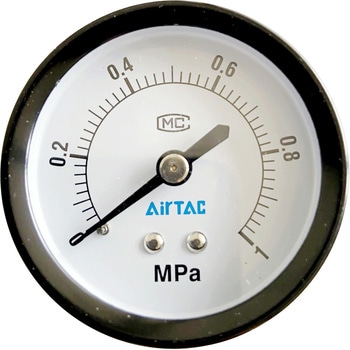

用途レギュレータ/フィルターレギュレータの交換用圧力計です。
使用圧力(MPa)0～1
接続ねじ1/8PT
使用流体空気
本体サイズ(mm)外径約Φ42×厚さ約25
関連資料よくある商品Q&A(0.2MB)
1個
￥459
税込￥505
当日出荷
CADデータあり
CADデータあり
CADデータあり
CADデータあり
適合2001シリーズ・2215シリーズ
トラスコ品番112-3220
材質(株・ブルドン管)黄銅、(ハウジング)鋼板+クロムメッキ、(レンズ)ガラス
形状DT形(背面ねじ、株部4角)
接続口径R1/4
質量(g)115
精度フルスケール±3%
表示部Φ52
使用流体液体または気体(但し腐食性のないもの)
流体温度(℃)5～60
周囲温度(℃)5～60
圧力レンジ(MPa)0～1.0
1個
￥1,450
税込￥1,595
当日出荷
設定圧力と使用圧力が1つの圧力計に表示されます。パネルマウントも可能ですから、制御盤に組み込んでの集中制御、管理に便利です。
インジケータを標準装備し、スイッチの作動状態の確認もできます。
材質本体：アルミダイカスト、ケース：SPCC、株・ブルドン管：黄銅
結線方式リード線方式
リード線長さ(mm)約500
使用流体空気
最高使用圧力(MPa)0.83
表示圧力範囲(MPa)0～1.0
使用温度範囲(℃)5～60
質量(kg)0.17
精度(%)F.S.±3
圧力調整範囲(MPa)0.1～0.83
誤差調圧指針：±0.05Mpa
繰返し精度±0.05Mpa(5～45℃)
応差(MPa)0.07以下
接点方式マイクロスイッチa接点(NO)
耐衝撃(m/s2)9.8
取付方向自由
CADデータあり
CADデータあり
CADデータあり
CADデータあり
CADデータあり
駆動機器だけでなく、空気圧システムのをきめ細かくサポートし、より使いやすく用途を広げる製品が揃っています。ライン中のエアの有無や機器の作動状態を色で表示。明確な色の表示切換で視認性に優れています。
使用流体空気
保証耐圧力(MPa)1.3
使用温度範囲(℃)0～60
給油要
設定圧力と使用圧力が1つの圧力計に表示されます。パネルマウントも可能ですから、制御盤に組み込んでの集中制御、管理に便利です。
インジケータを標準装備し、スイッチの作動状態の確認もできます。
使用流体空気
耐衝撃(m/s2)9.8
表示圧力範囲(MPa)0～1.0
最高使用圧力(MPa)0.83
指示精度F.S.±3%
使用温度範囲(℃)5～60
圧力調整範囲(MPa)0.1～0.83
質量(kg)0.19
材質(本体)アルミダイカスト、(ケース)SPCC、(株・ブルドン管)黄銅
取付方向自由
結線方式DIN式コネクタ
繰返し精度±0.05MPa(5～45℃)
応差(MPa)0.07以下
誤差【調圧指針】±0.05MPa(圧力上昇時)
CADデータあり
約100g(本体50g、電池50g)という軽さでしかも手のひらに収まる携帯タイプ。
単三形乾電池2本(3V)により1年間の連続使用を実現。
使用用途を考慮してハンドストラップを標準装備。
ゼロクリア機能によりオフセット調整、トリマによりスパン較正が可能。
圧力表示中、ワンタッチでピーク値・ボトム値を切換表示するので供給圧のバラツキを瞬時に把握。
5分以上操作をしないと自動的に電源がOFF。
CADデータあり
エコ商品
鋭敏な反応、低感知圧力
視認性が良く、多様な圧力単位が選択可能。
多様な取付方法、各種取付金具が選定可能
複数の配管接続口径が選択可能。
取付方式標準取付型
最大表示圧力1.0MPa
表示単位MPa
RoHS指令(10物質対応)対応
空気圧機器をトラブルから守るために各種フィルタ、空気の清浄化と調圧による力のコントロールを実現。小形ながら、圧力指示精度フルスケール±1%以下を確保。機械的寿命は、FS作動において20万回。(絞り弁内蔵時)
仕様●精度保証温度範囲(℃)：25±5
材質(本体)SPCC(圧力計ケース)
使用温度範囲(℃)-5～60
最高使用圧力(MPa)0.25
外径(Φmm)40(目盛板外径)
精度±1%F.S.(0.003MPa)
材質(ケース)樹脂(ABS/POM)
使用流体空気
温度係数0.05%F.S./℃
耐衝撃(m/s2)9.8以下
配管接続口径R1/4(M5×0.8)
最小目盛(MPa)0.005
圧力範囲(MPa)0～0.3
CADデータあり
CADデータあり
CADデータあり
U字管式の水柱差圧計(ローコストタイプ)。ビニールチューブ配管専用。シンプルなデザインで取り付け機器の外観を損ないません。水銀不使用で安全・落としても安心なプラスチック製。正圧・負圧だけでなく連成圧にも対応。原理が目で見てわかる!教育用にも。
用途タンク・ダクト内の圧力測定。バグフィルタの逆洗・フィルタ交換のタイミングの確認。サイクロンの出入り口や空気輸送配管ベンド部の圧損の確認。教育用。
管径(Φmm)6
取付穴M5皿ビス用×2か所
横(mm)45
最小目盛10Pa
受圧部にベリリウム鋼を採用。耐久性は一段と向上しました。
新たにプラグインタイプを追加。ワンタッチでクイック継手に接続可能となりました。
使用流体空気(清浄空気5μm以下)
表示圧力範囲(MPa)0～1.0
最高使用圧力(MPa)0.93
精度F.S.4%
使用温度範囲(℃)5～60
外径(Φmm)20(目盛板外径)
質量(g)7
材質(本体)樹脂(PPS)
アタッチメント(C2) 透明カバー突出有(透明カバー取外可能，スパナ掛かり部突出あり)
仕様特殊仕様:(-) なし
緑色のカラー矢印で目視管理が容易
材質株・ブルドン管：黄銅、ハウジング：鋼板+塗装(白色)、レンズ：ポリアミド樹脂、マーク部；ポリアセタール樹脂
形状DT形(背面ねじ・株部4角)
質量(g)74
精度JIS2.5級相当
表示0～1.0MPa(圧力)
表示部Φ39
使用流体圧縮空気
流体温度(℃)5～60
周囲温度(℃)5～60
圧力レンジ(MPa)0～1.0
