PS筋かい金物合板タイプ

Name: PS筋かい金物合板タイプ
Brand: BXカネシン

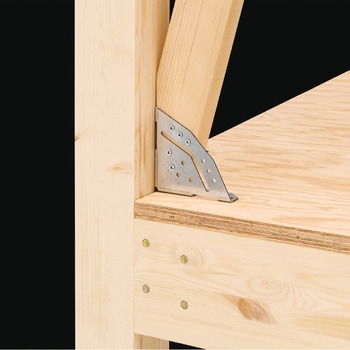

壁倍率2倍用の筋かいを接合する筋かい金物です。床合板の上から接合できます。金物工法※のスリットやプレセッタータイプMの下端にあるアゴ受けに干渉することなく施工できます。
(※プレセッター、プレセッタータイプM、プレセッターSU)床合板(30mmまで)の上から接合できますので、面倒な床合板の欠き込みが不要です。
金物工法(プレセッター、プレセッタータイプM、プレセッターSU)使用時、スリットや金物に干渉しない設計となっています。柱と横架材に留め付ける筋かい金物のため、複合応力の検討が不要となります。
筋かいの角度に合わせ施工が可能なビス位置設計となっています。在来工法では内付けでも外付けでも使用可能です。※金物工法は内付けのみ使用可能です。右勝手・左勝手がなく、とても便利です。

用途壁倍率2倍用の筋かい(90・105×45)を容易かつ強固に接合する金物です。付属品柱・筋かい側専用ビス…CPQ-45(シルバー)×10本、土台(横架材)側専用ビス…CPQ-75(Mブルー)×5本規格高耐食性溶融めっき鋼板構造材 400N級従来品がなくなり次第、順次クロムフリーに切り替え内容量1個

注意

※金物工法使用時は、内付けのみ対応可能です。土台の固定用座金や柱脚金物等との干渉にご注意ください。1階柱脚部に使用する場合、M16用のアンカーボルトと同じ柱面に施工すると筋かい側のビスが施工できなくなりますのでご注意ください。
※1階柱脚部以外で使用する場合は、本製品を施工後、M16用の両引きボルトまたは片引きボルトの順で施工してください。本製品とは別に柱頭・柱脚の仕口に必要な金物を取付けてください。
