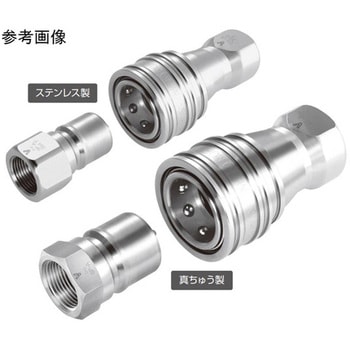

SP-Vカプラ(プラグ)ステンレス鋼 HNBR R1/4オネジ取付用

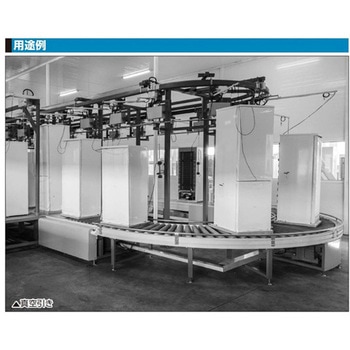

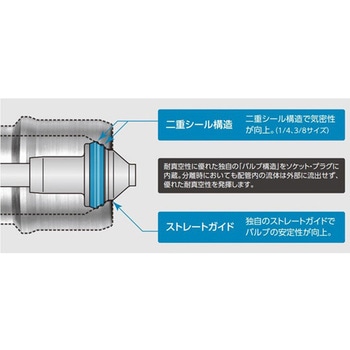

優れた密閉構造の自動開閉バルブを採用。真空用途に威力を発揮します。自動開閉バルブを備えているので流体の取り扱いが容易。また、分離時でも真空度1.3×10^-1Pa{1×10^-3mmHg}までの幅広い真空用途に対応。エアコンや冷蔵庫などの製造ラインに対応できるよう3種類のシール材質を用意しています。
- 仕様

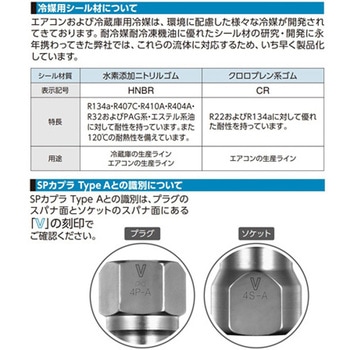

- プラグ、おねじ取付用、バルブ構造：両路開閉型、適用流体：不活性ガス真空・ガス・空気・水、本体材質：ステンレス鋼、耐圧力：10.0MPa{102kgf/cm2}、シール材質：水素添加ニトリルゴム(HNBR)、標準材質※冷凍機油・冷媒(R134a等)に使用できるHNBRを採用しております。シール材質がHNBRの商品は、出荷時にソケットのOリングへグリースを塗布しておりません。ご使用の際は冷凍機油を塗布してからご使用ください。使用温度範囲※：-20～+120℃※使用可能な温度範囲は、使用条件によって異なります。推奨最大締付トルク：14N・m{143kgf・cm}、互換性サイズが異なる場合は接続できません。同サイズの標準品SPカプラType A、SP-Vカプラ、SPカプラに接続できます。その際は、流量にご留意ください。最小断面積：27mm2、真空用途適合性：1.3×10^-1Pa{1×10^-3mmHg}、ソケット単体時：使用可能、プラグ単体時：使用可能、接続時：使用可能、接続時の空気混入量：1.1mL※使用条件によって異なります、分離時の液だれ量：0.8mL※使用条件によって異なります
- 質量(g)
- 32

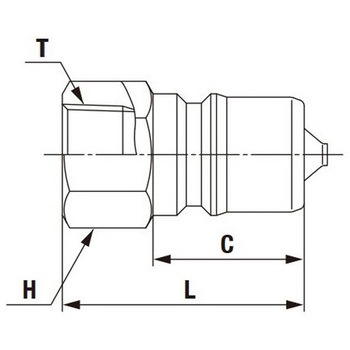

- 寸法L(mm)
- 36
- 寸法H(mm)
- 六角17
- 最高使用圧力(MPa[kgf/cm2])
- 7.5(76)
- 寸法C(mm)
- 22
- 寸法T(mm)
- Rc 1/4
- 取付ねじ
- 【相手側】R 1/4
- アズワン品番
- 69-8625-88
- 内容量
- 1個
注意
※個人宅(戸建住宅・集合住宅)様への配送は行っておりません。特別運賃
| 地域 | 単位 | 配送費 |
|---|---|---|
| 全国 | 数量1につき | ¥0/税込¥0 |
| 北海道地方 | 数量1につき | ¥0/税込¥0 |
| 沖縄地方 | 数量1につき | ¥0/税込¥0 |
| 離島 | 数量1以上のご注文(同一注文コードにつき) | ¥20,000/税込¥22,000 |
