TES320-032-260 引張コイルばね20個入 TRUSCO 08304834

TES320-032-260 引張コイルばね20個入 TRUSCO 08304834 TES320-032-260 引張コイルばね20個入 TRUSCO 08304834
TRUSCO

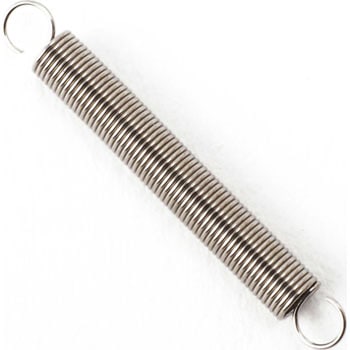

引張コイルばね20個入

(4件のレビュー)
取扱い終了
お気に入りに追加
内容量1パック(20個) 注文コード08304834 品番TES320-032-260
大変申し訳ございませんが、この商品は取り扱いを終了いたしました。
代替商品があります。
参考基準価格(税別)￥1,280
この商品は51種類から選べます 他の種類を見る

線材に一定のテンションを掛け密着に巻き、両端をフックとして起こしたばねです。
日本ばね工業会(JSMA)制定の規格リストとドイツDIN規格を参考に抜粋した形状順に配列しました。
寸法及びばね特性の許容差はJISB2707の2級適用です。

仕様
ブリスターパック入
フック形状:逆丸フック
寸法D(Φmm)3.2 寸法d(Φmm)0.32 寸法L(mm)26 巻数62.5 ばね定数(N/mm)0.06 許容荷重(N)2.21 寸法L1(mm)55 初張力(N)0.471 質量(g)15 材質/仕上ステンレス(SUS304)・WPB(ばね用ステンレス鋼線) 許容誤差JIS2級 フック対方角180° 巻方向任意 用途引張る方向に使用するばね。 トラスコ品番258-0373 ばねの種類引張コイルばね
注意
※許容荷重以上の負荷を掛けての使用はさけてください。折損、へたりの原因となります。

代替相当品

相当品がございます、是非ご確認ください。
旧注文コード 旧品番 新注文コード 新品番 商品画像 商品名 ブランド 内容量 価格 理由
08304834 TES320-032-260 39321477 TESS-77044 引張コイルばね(ステンレス) TRUSCO 引張コイルばね(ステンレス) TRUSCO 1セット(20個) ￥1,098 税込￥1,208 メーカーモデルチェンジ品(後継品)です(詳細・スペック等はご確認下さい)
