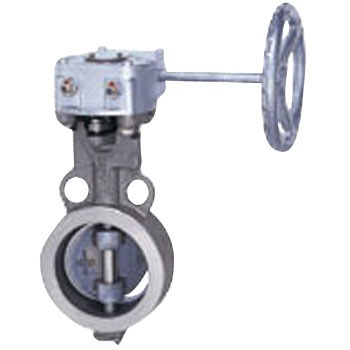

10K ステンレス鋼製バタフライバルブ(ギア式・PTFE)(GL-10UBシリーズ)

商品レビューを投稿する

取扱い終了

お気に入りに追加

内容量1個呼び径(A)100 呼び径(B)4 材質(本体)SCS13A 材質(シート)PTFE 材質(ジスク)SCS13A+Crめっき材質(ステム)SUS304N2 材質(ボディ)SCS13A 注文コード37693065 品番GL-10UB

大変申し訳ございませんが、この商品は取り扱いを終了いたしました。
代替商品があります。

参考基準価格(税別)￥144,000

この商品は呼び径・材質など14種類から選べます他の種類を見る

ギア操作式。
要部オールステンレスさらに二重偏心構造のパフォーマンスバルブ。

呼び径(A)100 呼び径(B)4 呼び圧力10K 材質(本体)SCS13A 形状その他質量(kg)11 使用温度範囲(℃)-29～+160(流体の凍結なきこと) 寸法L(mm)52 寸法H(mm)240 寸法L1(mm)195 最高使用圧力(MPa)1.37[10] 寸法F(mm)60 寸法D(mm)148 寸法E(mm)42 寸法C(mm)175 接続方式ウエハー寸法D1(mm)170 材質(シート)PTFE 寸法d(Φmm)98 寸法H1(mm)181 寸法H2(mm)92 ハンドル形状ギヤー式寸法H3(mm)28 材質(ジスク)SCS13A+Crめっき材質(ステム)SUS304N2 材質(ボディ)SCS13A クラス10K ギアユニット型式NO.2 バルブ種類バタフライバルブパイプの呼び100A(4B)

注意

※配管施工時には、下記に指定したガスケットをご使用ください。
ガスケットの種類：非石綿ジョイントシートガスケット、強化充填材入PTFEシートガスケット(PTFE包みガスケット、渦巻きガスケット、金属製ガスケットは使用できません。)
ガスケットの寸法：JIS B2238規格品、ASME B16.21規格品(ただし、ガスケットの厚みは3mm以上)
※スタブエンド(ラップジョイント・管端つば出しステンレス鋼管継手)およびJIS 5Kの大平面座フランジ(RFフランジ)には使用できません。
※JIS 10K・ASMEクラス150の大平面座(RF)フランジを使用する場合は、芯出しを十分行ってください。
※UBシリーズは、流れ方向が限定されます。配管の際は、ボデーに表示してある矢印が「バルブ閉時の高圧側からバルブ閉時の低圧側」の向きとなるように取付けてください。(矢印はボデーの駆動部合せ面の側面上部に表示してあります。)

商品豆知識

配管工事を支える補助部材

代替相当品

相当品がございます、是非ご確認ください。

旧注文コード	旧品番	新注文コード	新品番	商品画像	商品名	ブランド	内容量	価格	理由
37693065	GL-10UB	75954374	GL-10UB-100A		10K ステンレス鋼製バタフライバルブ(ギア式・PTFE)(GL-10UBシリーズ)	KITZ(キッツ)	1個	￥159,800 税込￥175,780	注文コードが変更になりました
