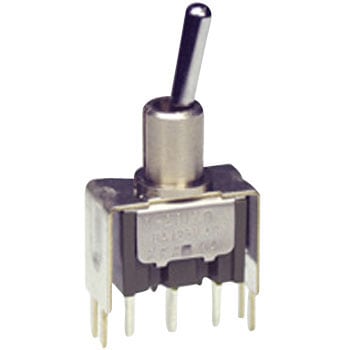

基本レバー形トグルスイッチ ブラケットマウント形(B) Mシリーズ

(1件のレビュー)
取扱い終了
お気に入りに追加
内容量1個 注文コード38443964 品番M-2012B
大変申し訳ございませんが、この商品は取り扱いを終了いたしました。
参考基準価格(税別)¥351
この商品は6種類から選べます 他の種類を見る

軽い切換え感触で、確実な切換えと軽快な操作感が得られます。
レバー倒れ角度が大きい(25°)ので、倒れ方向が明確になります。又レバーの頭部から押圧力が加えられても、下降防止機構のため内部機構に影響なく、品質は常に安定しています。
耐磨耗性と、耐アーク性に優れた特殊銀合金の接点は、高い接触安定性と、長寿命を保ちます。
端子間に複数の絶縁壁を設け、各端子間距離を大きくし、絶縁・耐電圧の安全性を配慮します。
ケースの成形材料は、UL-94V-0認定品(自己消火性)で、しかも耐アーク性、絶縁性に優れた樹脂を採用し、長寿命、並びに低負荷から高負荷まで、高い性能効果を保ちます。
ケースカバーにステンレスを採用。耐蝕性能を高めるとともに、諸環境での安全性を高め、その用途を広めております。
各接点の周囲に内部絶縁壁を設けて、各端子間の絶縁性を高め、耐久性の向上を図っています。
可動接片受部が、可動接片を挟んで保持する構造を採用し、接触信頼性の向上を図っています。
端子部はエポキシシールにより、フラックス等の浸入及び端子ガタの発生を防止し、接触の安定性を一層向上しています。
内部構造は寿命が長い、容量が大きく取れる、堅牢等が優れたシーソー方式を採用しています。

耐電圧
AC1.0kV(端子・端子間 1分間以上)
AC1.5kV(端子・アース間 1分間以上)
耐熱性
はんだごてをご使用の場合:温度350℃以下 3秒以内
はんだ槽をご使用の場合:温度270℃以下 5秒以内
電気的開閉耐久性
50000回以上(3A 125V AC)
25000回以上(6A 125V AC)
回路単極双投 端子形状ブラケットマウント形 機能動作ON - ON 用途OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等 付属品- 適合カラーキャップ(AT-415)、(AT-444) 極数1 使用温度範囲(℃)-30〜85 規格UL、CSA 接触抵抗(mΩ)10以下(DC2〜4V 100mAにて) 電流容量(A)(AC125V)6A 、(AC250)3A、(DC30V)4A 接点材質 絶縁抵抗(GΩ)1以上(DC500V) 機械的開閉耐久性100000回以上 レバー倒れ角度(°)25±4 操作部形状基本レバー RoHS指令(10物質対応)対応
