Name: 押ボタンスイッチ(正方形)(LED)(丸胴形Φ16) A16 モメンタリ 1c 押ボタンスイッチ(分離形) 胴体形状:丸胴形(Φ16mm) A16L-ARM-24D-1
Brand: omron(オムロン)
SKU: 38983262
Price: 1208 JPY
Availability: OutOfStock

お手数ですが下記URLのお問合せフォームよりご依頼ください。お問合せ種類 *必須の中から必要な書類をお選びご依頼ください。 https://help.monotaro.com/app/ask 書類名） 1：SDS(MSDS) 2：RoHS(2) 3：非該当証明書 4：ChemSHERPA 5：その他（ミルシート・出荷証明書）

カテゴリから探すクイックオーダー（品番注文）

買ったもの

印刷用ページ

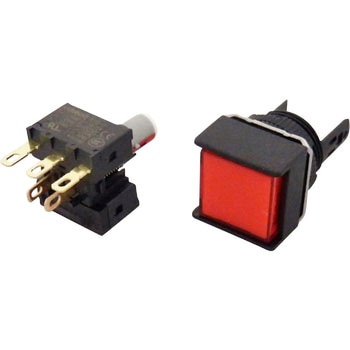

押ボタンスイッチ(正方形)(LED)(丸胴形Φ16) A16

商品レビューを投稿する

お気に入りに追加

内容量1個動作方式モメンタリ接点構成1c 注文コード38983262 品番A16L-ARM-24D-1

大変申し訳ございませんが、入荷が遅れております。
6月11日までを目安に順次出荷いたします。

参考基準価格(税別)￥1,290 販売価格(税込) ￥1,208

販売価格(税別)

￥1,098

この商品は動作方式・接点構成など331種類から選べます他の種類を見る

分離形で丸胴形Φ16シリーズ。
業界最小クラス28.5mmの短胴化。
スイッチユニットの着脱が可能。
一般負荷と微小負荷どちらにも使用可能な共用接点。
配線しやすさを考慮した端子配列。
EN60947-5-1認証。

種類押ボタンスイッチ(分離形) 接点構成1c 動作方式モメンタリストローク(mm)- 質量(g)- 保護構造IP40 照光方式照光定格電圧(V)AC/DC24(LEDランプ) 耐電圧同極端子間、ランプ端子間：AC1000V 50/60Hz 1min/異極端子間、各端子とアース間：AC2000V 50/60Hz 1min 端子の種類はんだづけ端子端子種別タブ (#110/t=0.5)/はんだづけ共用端子使用電圧(V)AC/DC24±5%(LEDランプ) 保存温度(℃)-25～65(ただし、氷結、結露のないこと) 光源LED 絶縁抵抗(MΩ)100以上(DC500Vメガにて) 使用周囲温度(℃)-10～55(ただし、氷結、結露のないこと) 接触抵抗(mΩ)100以下(初期値) 耐衝撃(耐久)500m/s² 使用周囲湿度35～85%RH 耐振動(誤動作)10～55Hz 複振幅1.5mm(誤動作1ms) 耐衝撃(誤動作)最大150m/s²(誤動作1ms以内) 機械的耐久性200万回以上許容操作頻度機械的：最大120回/min、電気的：20回/min 電気的耐久性10万回以上感電保護クラスClass Ⅱ PTI(トラッキング特性)175 定格電流(mA)8(LEDランプ) 接触形式双投形(c接点) 汚染度(使用環境)3(IEC60947-5-1) 動作に必要な力(OF)(N)最大4.41 操作部形状正方形 2方向ガード操作部色赤戻りの力(N)RF：最小0.29 動作までの動きPT最大2.5mm 全体の動きT.T(参考)約3mm 耐電圧(V/min)同極端子間、ランプ端子間：AC1000 50/60Hz/異極端子間、各端子とアース間：AC2000 50/60Hz 動作機能モーメンタリ自己復帰形衝撃(誤動作)(m/s²)最大150(誤動作1ms以内) 衝撃(耐久)(m/s²)最大500 許容操作頻度(回/min)機械的：最大120、電気的：最大20 使用周囲湿度(%RH)35～85 振動(誤動作)Hz10～55 複振幅1.5mm(誤動作1ms以内) 全体の動きT.T(参考)(mm)約3 胴体形状丸胴形(Φ16mm)
