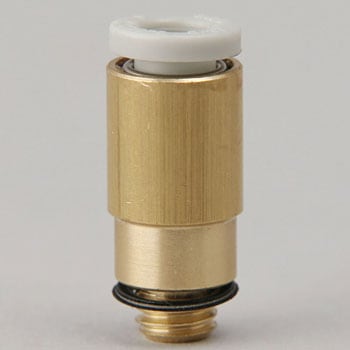

KQ2S04-M5A 六角穴付ハーフユニオン KQ2S (ガスケットシール) ミリサイズ SMC 41204877

KQ2S04-M5A 六角穴付ハーフユニオン KQ2S (ガスケットシール) ミリサイズ SMC 41204877

KQ2S04-M5A 六角穴付ハーフユニオン KQ2S (ガスケットシール) ミリサイズ SMC 41204877

六角穴付ハーフユニオン KQ2S (ガスケットシール) ミリサイズ

(1件のレビュー)

取扱い終了

お気に入りに追加

内容量1個適合チューブ外径(Φmm)4 接続ねじM5×0.8 注文コード41204877 品番KQ2S04-M5A

大変申し訳ございませんが、この商品は取り扱いを終了いたしました。
代替商品があります。

参考基準価格(税別)￥235

この商品は適合チューブ外径・接続ねじ・内容量など45種類から選べます他の種類を見る

有効断面積(mm²)

(ナイロン)4
(ウレタン)4

ねじ規格

取付部：JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部：JIS B0205(メートル細目ねじ)

寸法A(mm)14.6 寸法D(Φmm)8 寸法L1(mm)17.6 寸法L2(mm)16.3 寸法M(mm)13.3 六角対辺H(mm)2 形状六角穴付ハーフユニオン適合チューブ外径(Φmm)4 使用流体空気、水ねじの種類M 管接続口径M5×0.8 接続ねじM5×0.8 用途ボディ内部の六角穴を六角レンチで締付ける狭いスペース用のハーフユニオン。色リリースブッシュ：ライトグレー質量(g)3 シール方式(おねじ)シール剤なし材質(ねじ部)黄銅使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと) 最小穴径(mm)2

CADデータダウンロード

注意

※寸法ΦDは最大径を意味します。

代替相当品

相当品がございます、是非ご確認ください。

旧注文コード	旧品番	新注文コード	新品番	商品画像	商品名	ブランド	内容量	価格	理由
41204877	KQ2S04-M5A	41411937	KQ2S04-M5A		六角穴付ハーフユニオン KQ2S (ガスケットシール) ミリサイズ	SMC	1袋(10個)	￥2,398 税込￥2,638	内容量に違いがあります
