有効断面積(mm2)(ナイロン)4
(ウレタン)4
ねじ規格取付部：JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部：JIS B0205(メートル細目ねじ)

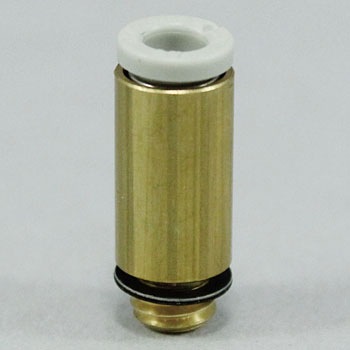

用途ボディ内部の六角穴を六角レンチで締付ける狭いスペース用のハーフユニオン。寸法A(mm)16.6寸法D(Φmm)8寸法L1(mm)20.6寸法L2(mm)19.6寸法M(mm)13.3六角対辺H(mm)3形状六角穴付ハーフユニオン適合チューブ外径(Φmm)4使用流体空気、水ねじの種類M管接続口径M6×1.0接続ねじM6×1.0色リリースブッシュ：ライトグレー質量(g)4.1シール方式(おねじ)シール剤なし材質(ねじ部)黄銅使用圧力範囲-100kPa～1MPa保証耐圧力(MPa)3周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)最小穴径(mm)3.1
